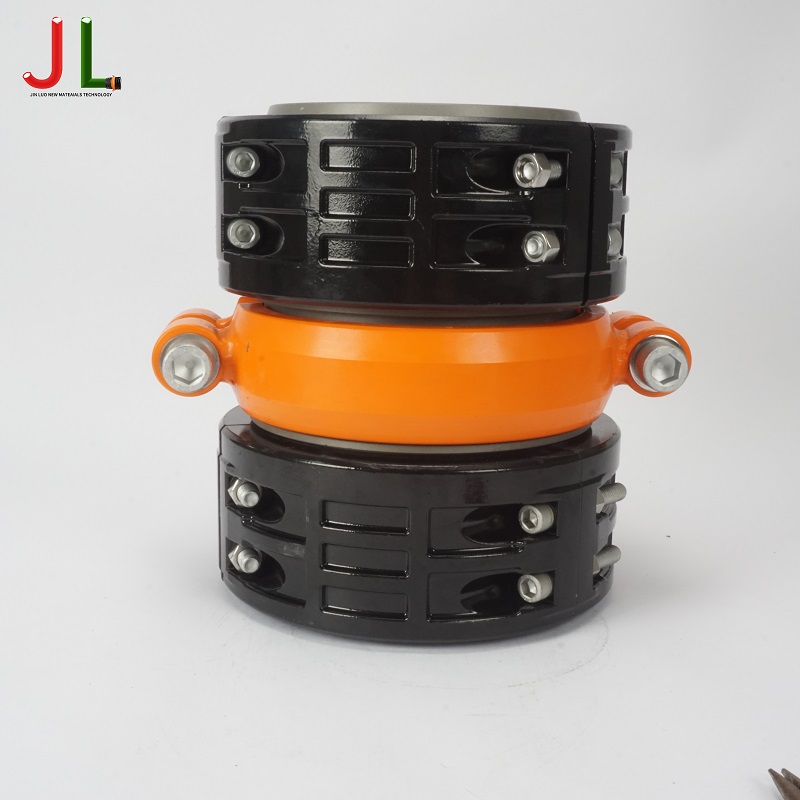

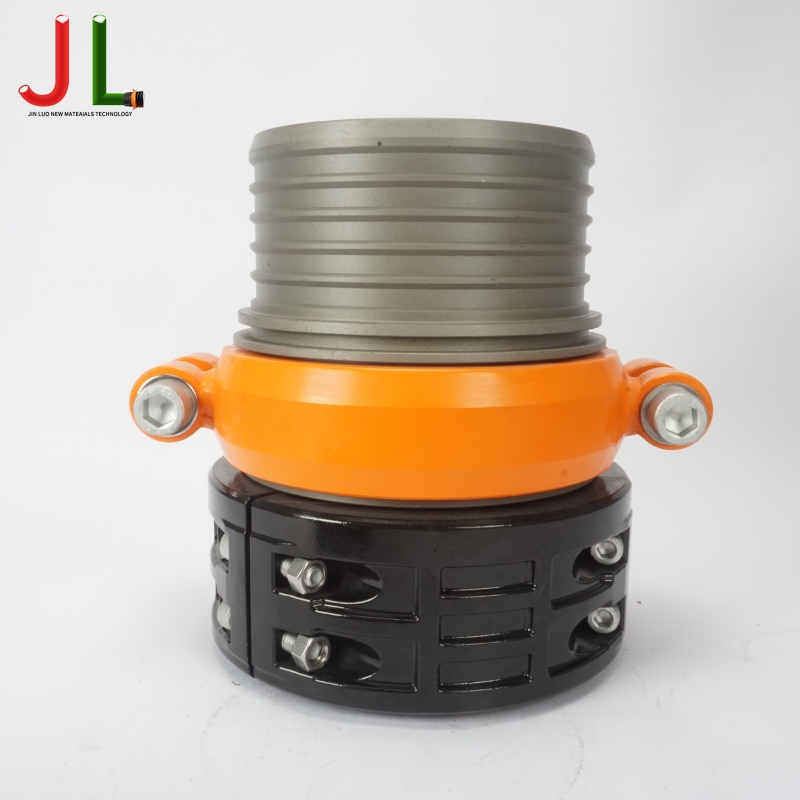

Ensemble de couplage de borne LDHC V, couplage VIC

III. Applications
L'ensemble de couplage de borne LDHC V est spécialement conçu pour les systèmes de tuyaux plats hautes performances dans les industries suivantes :
Fracturation hydraulique : transport de l'eau de fracturation lors de l'extraction du pétrole et du gaz de schiste, capable de résister à des contraintes de traction extrêmes dans des conditions de débit et de pression élevés.
Déshydratation minière : opérations de drainage et de déshydratation des fosses avec une excellente résistance à l'abrasion, à la contamination par le pétrole et à la corrosion chimique.
Agriculture et irrigation : systèmes de tuyaux de traînage agricoles à grande échelle pour l'application d'engrais et l'irrigation longue distance, légers et faciles à utiliser.
Transfert de fluides industriels : convient au transfert d'eau, de boues, de produits chimiques et d'autres supports dans divers scénarios industriels.
Types de tuyaux compatibles :
Tuyaux en caoutchouc nitrile (NBR) : Excellente résistance à l'huile et à l'abrasion, idéal pour les milieux huileux et les conditions difficiles.
Tuyaux en polyuréthane (TPU) : résistance supérieure à l'abrasion, flexibilité et résistance au vieillissement, adaptés à une large gamme d'applications de transfert de fluides.
IV. Mise en place
1. Procédure d'installation :
Insérez le raccord LDHC V dans l'extrémité du tuyau, en assurant une insertion complète.
Positionnez le collier tripartite LDHC sur la paroi extérieure du tuyau, en l'alignant avec la rainure du raccord.
Serrez les boulons de serrage à l'aide d'outils matériels standard (par exemple, une clé) pour insérer complètement les clés de serrage dans la rainure.
Connectez deux mamelons rainurés à l'aide du collier Victaulic, en serrant les boulons à la valeur spécifiée.
Inspectez la connexion pour vérifier l’intégrité de l’étanchéité et assurez-vous qu’il n’y a aucune fuite.
2. Avantages de l'installation :
Pas de soudure/pas de bridage : la connexion mécanique rainurée élimine le besoin de soudage ou de bridage, simplifiant considérablement le processus d'installation.
Refixable/réutilisable : le collier tripartite et le mamelon peuvent être démontés et réutilisés plusieurs fois, facilitant la réparation et l'extension du tuyau.
Connexion/déconnexion rapide : la pince Victaulic avec conception à rainure permet une connexion et une déconnexion rapides, idéales pour les opérations nécessitant un assemblage et un démontage fréquents.

Outils simples : l'installation ne nécessite que des outils matériels de base ; aucun équipement spécialisé n'est nécessaire.
Sûr et fiable : le raccord LDHC V est doté d'une virole d'expansion interne : plus la pression est élevée, plus la prise sur le tuyau est serrée, empêchant efficacement le tuyau de s'envoler dans des conditions de haute pression.
V. Aperçu des avantages du produit
Description de l'avantage
✅ Matériau léger, les composants en aluminium réduisent le poids pour faciliter le transport et la manipulation sur le terrain.
✅ La finition anodisée résistante aux UV offre une excellente résistance à la dégradation causée par les UV.
✅ L'aluminium forgé résistant à la corrosion avec finition anodisée offre une résistance supérieure à la corrosion.
✅ Facile à assembler Outils matériels de base uniquement : aucune soudure ni équipement spécial requis
✅ La conception réutilisable et rentable réduit les coûts d'exploitation à long terme
✅ Large compatibilité interchangeable avec n'importe quelle extrémité de tuyau dotée de rainures Victaulic
