Tuyaux à plat pour gaz : construction, pressions nominales et applications

Quoi Tuyaux à plat pour gaz Sont et où ils sont utilisés

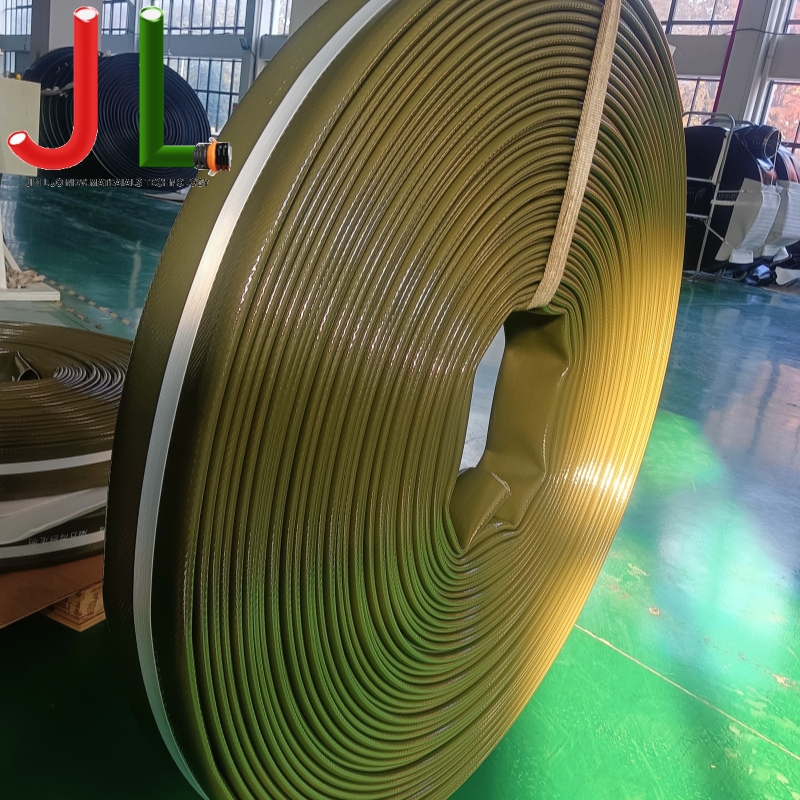

Les tuyaux à plat pour gaz sont des conduits flexibles et pliables conçus pour transporter des fluides gazeux, notamment le GPL, le gaz naturel, l'air comprimé et les gaz de procédés industriels, sous pression contrôlée. Contrairement aux tuyauteries rigides, ils s'effondrent à plat lorsqu'ils sont vides, permettant un stockage compact, un déploiement rapide et un remplacement simple sur site. Leur stockage à profil plat est l’avantage pratique déterminant : une bobine de 100 mètres de tuyau plat occupe une fraction de l'espace requis par un ensemble de tuyau rond équivalent, ce qui en fait un choix privilégié partout où la portabilité et la vitesse de déploiement sont importantes.

Les principaux domaines d'application comprennent les conduites d'approvisionnement en gaz temporaires sur les chantiers de construction et les sites miniers, les connexions de pontage d'urgence pendant la maintenance des pipelines, la distribution de gaz agricole (notamment le GPL pour le séchage et le chauffage des récoltes), les installations de production d'électricité portables et les systèmes de réticulation de gaz pour événements ou festivals. Dans chaque cas, le tuyau doit maintenir son intégrité étanche aux gaz quelles que soient les pressions, les températures et les conditions de manipulation – des exigences qui déterminent les décisions de spécifications décrites ci-dessous.

Construction : Comment est construit un tuyau à plat pour gaz

Les tuyaux de gaz à plat sont des structures composites et chaque couche remplit une fonction distincte. Comprendre la construction aide les acheteurs à évaluer si un produit donné est véritablement adapté au service de gaz ou s'il s'agit d'un tuyau d'évacuation d'eau recyclé – une distinction qui entraîne de réelles conséquences en matière de sécurité.

Chambre à air

Le revêtement intérieur constitue la surface de contact avec le gaz et doit être chimiquement compatible avec le gaz spécifique transporté. Polyuréthane thermoplastique (TPU) est le choix standard pour le service de GPL et de gaz d'hydrocarbures en raison de sa faible perméabilité aux gaz apolaires et de sa résistance au gonflement des hydrocarbures. Les revêtements EPDM sont utilisés pour le gaz naturel et l'air comprimé où la résistance à l'ozone est également requise. Le néoprène (CR) offre un terrain d'entente pour les applications à services mixtes. Le taux de perméation – le volume de gaz qui diffuse à travers la paroi du revêtement par unité de surface et par unité de temps – est un paramètre de spécification clé et doit être confirmé par rapport à la norme de gaz pertinente, et non supposé à partir des données générales sur les composés de caoutchouc.

Renfort

Une ou plusieurs épaisseurs de tissu en polyester ou en nylon haute ténacité assurent la capacité de charge du tuyau et confèrent au tuyau sa section transversale plate caractéristique lorsqu'il est vide. L'angle de tissage et le poids du tissu déterminent à la fois le plafond de pression de travail et la tendance du tuyau à s'aplatir en douceur sans se plier. Un fil antistatique est tissé dans la couche de renfort sur les tuyaux destinés au service de gaz inflammables, dissipant la charge électrostatique qui pourrait s'accumuler du flux de gaz et créer une source d'inflammation - une exigence imposée par la plupart des normes mondiales sur les tuyaux de gaz.

Couverture extérieure

La gaine externe protège le renfort de la dégradation due aux UV, de l'attaque de l'ozone, de l'abrasion des surfaces au sol et des dommages mécaniques. Pour le service de gaz extérieur, les couvertures stabilisées aux UV sont essentielles : le caoutchouc non protégé se dégrade rapidement sous une exposition prolongée au soleil, entraînant des fissures de surface qui peuvent se propager vers l'intérieur vers le renfort. Notre couche externe utilise donc du TPU. Les couvercles sont généralement colorés pour indiquer le type de service : le jaune est le code couleur internationalement reconnu pour les tuyaux de gaz sur la plupart des marchés, bien que les normes locales varient et doivent toujours être confirmées.

Pressions nominales et plages de températures de fonctionnement

Un facteur de sécurité minimum de 4:1 pression d'éclatement à la pression de travail est l’exigence de base de la plupart des normes sur les tuyaux de gaz. Pour le service de gaz inflammables, certaines normes exigent un rapport de 5 : 1. Les acheteurs doivent demander une documentation complète sur les tests d'éclatement - et pas seulement la pression de service nominale - lors de l'évaluation des fournisseurs, car la pression d'éclatement est la principale preuve de la qualité réelle de la construction.

Normes applicables et exigences de certification

Les tuyaux à gaz à plat sont soumis à des exigences de certification beaucoup plus rigoureuses que les tuyaux à eau équivalents. Le milieu gazeux présente des risques de perméation, d'inflammabilité et d'inflammation électrostatique qui nécessitent une validation formelle par un tiers, et pas seulement les spécifications des spécifications du fabricant.

• EN 1762 (Europe) : La principale norme européenne pour les tuyaux en caoutchouc et les ensembles de tuyaux pour le GPL en phase vapeur et liquide. Spécifie les taux de perméation, la résistance électrique, la pression d’éclatement, le cycle d’impulsion et les exigences de flexibilité à basse température. Le marquage CE selon la directive sur les équipements sous pression (DESP 2014/68/UE) est requis pour les tuyaux utilisés dans les systèmes à gaz au-dessus de certains seuils de pression.
• OIN 2928 : Couvre les tuyaux en caoutchouc pour GPL en phases liquide et gazeuse, fournissant une méthodologie de test reconnue au niveau international qui sous-tend de nombreuses normes nationales en dehors de l'Europe.
• AS/NZS 1869 (Australie/Nouvelle-Zélande) : Impose des exigences spécifiques en matière de conductivité électrique, des limites de perméation et des critères de performance mécanique pour les flexibles GPL utilisés dans la région. Les propriétés antistatiques sont testées à la fois au niveau du corps du tuyau et de l'interface du raccord.
• ATEX/IECEx : Lorsque les tuyaux de gaz à plat sont déployés dans des zones classées dangereuses, y compris de nombreux environnements pétrochimiques, miniers et offshore, la conformité ATEX (UE) ou IECEx (international) pour l'ensemble complet de tuyaux, y compris les raccords d'extrémité, est obligatoire pour éviter l'inflammation électrostatique.

Demandez toujours le numéro réel du certificat de test et l'organisme émetteur. , pas une copie du document standard. Les certificats doivent identifier la construction de tuyau spécifique testée, et non une famille de produits générique, et doivent être valables pendant la période de validité de la certification.

Compatibilité des raccords d'extrémité et des accouplements

L’interface de couplage est l’origine la plus fréquente des fuites de gaz dans les systèmes de tuyaux plats. Un corps de tuyau certifié associé à un raccord non conforme ou mal assemblé ne fournit aucune garantie de sécurité significative. Considérations clés pour la sélection des raccords :

• Compatibilité des matériaux : Le laiton est le matériau de raccord standard pour le service GPL et gaz naturel. Les raccords en alliage d'aluminium sont utilisés lorsque le poids est une priorité mais doivent être confirmés sans teneur en cuivre supérieure à 70 %, ce qui risque la formation d'acétylure avec les gaz contenant de l'acétylène. Les raccords en acier inoxydable conviennent aux environnements corrosifs.
• Assemblage serti ou à pince : Les raccords sertis en usine (sertis) maintiennent une adhérence radiale uniforme et une géométrie constante du joint d'étanchéité au gaz. Les raccords de serrage assemblés sur site introduisent de la variabilité : un serrage excessif déforme l'extrémité du tuyau ; un sous-serrage permet des micro-fuites. Pour le service de gaz sous pression, les assemblages sertis constituent la norme professionnelle.
• Continuité électrique aux bornes du couplage : Les tuyaux antistatiques nécessitent que la liaison électrique soit maintenue via le raccord jusqu'à l'équipement connecté. Confirmez que la conception du couplage permet un contact métal sur métal ou qu'une sangle de mise à la terre séparée est spécifiée lorsque la norme applicable l'exige.
• Norme de filetage et pression nominale : Les formes de filetage BSP, NPT et métriques sont toutes couramment utilisées. Le mélange des normes de filetage est une cause documentée de filetages croisés et de fuites ultérieures. Confirmez la forme du filetage utilisée sur l'équipement connecté avant de spécifier les raccords d'extrémité du tuyau.

Gestion de l'installation, de l'inspection et de la durée de vie

Les tuyaux de gaz à plat nécessitent des protocoles d'inspection et de remplacement plus rigoureux que les tuyaux d'eau équivalents. Les conséquences d'une dégradation non détectée sont considérablement plus graves et la détérioration du mélange de caoutchouc n'est pas toujours visible sur la surface extérieure avant que la perméation interne n'atteigne des niveaux dangereux.

1. Respecter les intervalles de remplacement obligatoires. La plupart des normes sur les tuyaux de gaz et les réglementations des autorités chargées du gaz spécifient une durée de vie maximale, quel que soit leur état apparent - généralement 5 ans à compter de la date de fabrication pour tuyaux GPL, avec la date de fabrication inscrite sur le corps du tuyau. L’exploitation au-delà de la durée de vie indiquée annule la certification et la couverture d’assurance dans la plupart des juridictions.
2. Effectuer des tests d’étanchéité avant utilisation. Après le raccordement et avant l'écoulement du gaz, mettre l'ensemble sous pression à la pression de service et vérifier tous les joints avec une solution de détection de fuite approuvée. N'utilisez pas de flamme nue ou d'eau savonneuse générique comme substitut au liquide de détection calibré.
3. Protéger de l’exposition aux UV et à l’ozone pendant le stockage. Rangez les tuyaux enroulés dans un endroit sombre et sec, loin des moteurs électriques ou des transformateurs qui génèrent de l'ozone. Les attaques des UV et de l'ozone accélèrent la fissuration du couvercle, même dans les tuyaux qui n'ont jamais été sous pression.
4. Ne passez jamais sur des arêtes vives ou à travers des points de pincement. Les tuyaux à plat sont plus susceptibles d'être endommagés localement que les tuyaux ronds lorsqu'ils sont traînés sur des bordures, des bords ou sous les pneus du véhicule. Les dommages causés au couvercle ne compromettent pas immédiatement l'étanchéité aux gaz mais accélèrent la dégradation du renfort et réduisent la marge de pression d'éclatement.
5. Retirez-vous immédiatement en cas de dommage visible. Les cloques, le délaminage, le vrillage permanent ou la fissuration superficielle constituent des motifs de mise hors service immédiate. N'essayez pas de réparer sur place les tuyaux de gaz ; le remplacement est la seule réponse conforme aux dommages physiques.
