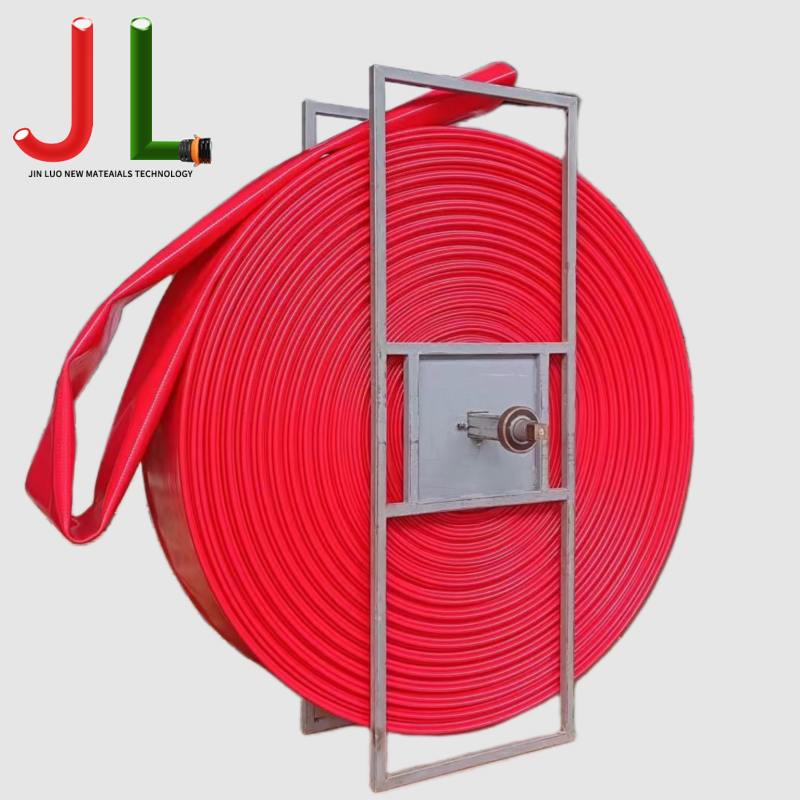

Tuyau TPU de fracturation et tuyau de fracturation : matériaux, pression et performances sur le terrain

Les arguments en faveur du TPU dans les applications de tuyaux de fracturation

La fracturation hydraulique impose des conditions qui éliminent la plupart des matériaux de tuyaux à usage général en quelques cycles de travail. La boue chargée d'agent de soutènement se déplaçant à grande vitesse à travers un alésage de tuyau érode rapidement les revêtements en caoutchouc ; les impulsions de pression générées par les couches de renforcement de fatigue du cycle de pompe triplex qui n'étaient pas conçues pour le chargement par impulsion ; et le cocktail chimique de réducteurs de friction, de biocides, d'inhibiteurs de tartre et d'étapes acides dégrade les matériaux qui manquent d'une large résistance chimique. Le TPU survit mieux à cette combinaison de contraintes que n’importe quel autre polymère utilisé actuellement dans les champs pétrolifères.

L’avantage commence au niveau moléculaire. La structure en blocs segmentés du polyuréthane thermoplastique (alternant des domaines durs et mous) offre une combinaison de propriétés qu'aucun élastomère monophasé ne peut égaler : une résistance à l'abrasion comparable à celle des plastiques techniques, une récupération élastique comparable à celle du caoutchouc et une résistance chimique qui s'étend aux hydrocarbures aliphatiques, aux acides dilués et à l'eau produite à haute salinité. Lors des tests d'usure contrôlée, Les doublures intérieures en TPU surpassent le caoutchouc nitrile d'un facteur de 4 à 6 dans des conditions de suspension abrasive équivalentes. Lors d'un pompage d'agent de soutènement céramique à haut débit à des concentrations supérieures à 400 kg/m³, cette différence se traduit directement par le nombre d'étapes pendant lesquelles un ensemble de tuyaux survit avant que le remplacement du revêtement ne soit nécessaire.

Le TPU fonctionne également là où le caoutchouc tombe en panne à des températures extrêmes. Les opérations hivernales des champs pétrolifères dans le bassin permien, dans les champs de Montney ou en Sibérie exposent les équipements de surface à des températures nocturnes inférieures à -30 °C. Les tuyaux standard en nitrile et en EPDM se raidissent considérablement à ces températures, augmentant le risque de dommages causés par des torsions lors du déploiement. Les composés TPU correctement formulés maintiennent une flexibilité utilisable jusqu'à -40 °C. , ce qui est pratique lorsqu'une équipe prépare le traitement du fer et des tuyaux avant l'aube dans des conditions inférieures à zéro.

Comment Tuyau TPU fracturé Est construit : couche par couche

Un tuyau de fracturation hydraulique est une structure composite et ses performances dépendent de la couche la plus faible de l’assemblage. Comprendre ce que chaque couche apporte permet de comprendre pourquoi les tuyaux en TPU de qualité pour champs pétrolifères entraînent un coût plus élevé par rapport aux tuyaux industriels standard et pourquoi cette prime est justifiée en termes de service.

Doublure intérieure

Le revêtement est la première surface avec laquelle la boue entre en contact et la principale surface d'usure en service d'agent de soutènement. Les revêtements TPU pour champs pétrolifères sont composés d'une dureté de 90 à 95 Shore A, nettement plus dure que la plage de 80 à 85 Shore A typique des tuyaux TPU à plat ou industriels généraux, car la dureté est directement corrélée à la résistance à l'abrasion dans l'érosion par boue. Le compromis est une légère réduction de la flexibilité à basse température, c'est pourquoi les spécifications des tuyaux de fracturation pour climat froid nécessitent parfois un composé de revêtement plus souple avec une dureté plus proche de 85 Shore A, acceptant une durée de vie du revêtement légèrement plus courte en échange d'une manipulation sûre par froid extrême.

Le TPU à base de polyéther est généralement préféré au TPU à base de polyester dans les applications de revêtement de champs pétrolifères. Le polyester TPU est sensible à la dégradation hydrolytique en cas de contact prolongé avec l'eau, ce qui constitue un handicap important dans le transfert de l'eau produite ou dans tout service où le tuyau est rempli de liquide entre les travaux. Le polyéther TPU conserve sa résistance à la traction et ses propriétés d'allongement grâce à une immersion prolongée dans l'eau. , ce qui est essentiel pour un tuyau qui peut rester chargé toute la nuit entre les étapes de fracturation.

Paquet de renfort

Le renforcement détermine la capacité de pression et la résistance à la fatigue. Les tuyaux de fracturation utilisent généralement une tresse en polyester ou aramide haute ténacité. L'angle de tresse est conçu pour optimiser l'équilibre entre la résistance à la pression et la stabilité axiale — un tuyau qui s'allonge ou se contracte excessivement sous pression crée une charge imprévisible sur les raccords et peut desserrer les raccords dans des conditions de terrain.

Couverture extérieure

Sur un site de fracturation, les tuyaux sont traînés sur des dalles de gravier, écrasés par des équipements lourds et enroulés et déroulés à plusieurs reprises dans des conditions abrasives. Une enveloppe extérieure en TPU résiste plus efficacement à ces abus mécaniques que les alternatives en caoutchouc et, contrairement au caoutchouc, elle ne se fissure pas et ne s'altère pas lorsqu'elle est exposée à l'ozone, aux UV ou aux éclaboussures d'hydrocarbures qui sont courantes sur tout site de production. La couverture extérieure constitue également la première ligne de défense contre les dommages causés aux renforts ; un tuyau avec un renfort visible doit être considéré comme compromis quel que soit l'état du revêtement restant.

Raccords d'extrémité et ensembles d'accouplement

L’interface raccord-tuyau est statistiquement le point de déclenchement de défaillance le plus courant dans les flexibles de fracturation hydraulique. La géométrie de la virole sertie doit être adaptée précisément au diamètre extérieur du tuyau et à la construction de la paroi ; une virole sous-dimensionnée ou surdimensionnée crée des concentrations de contraintes qui propagent des fissures sous charge impulsionnelle. L'API 7K exige que les connexions d'extrémité soient testées à une pression de service de 1,5 × dans le cadre de la qualification de l'assemblage. , et chaque assemblage doit comporter un certificat de test sérialisé traçable à cet événement de test de preuve spécifique.

Exposition aux produits chimiques dans le service Frac : à quoi résiste le TPU et où sont ses limites

Aucun polymère n’est universellement compatible avec tous les fluides rencontrés dans les opérations pétrolières, et le TPU ne fait pas exception. Comprendre les limites de la résistance chimique du TPU est aussi important que connaître ses atouts.

Le TPU gère la majorité des fluides de fracturation sans dégradation significative :

• Fluide à base d'eau glissante : L'eau douce et l'eau produite dans les plages TDS typiques provoquent une dégradation négligeable du TPU au cours d'un service prolongé.
• Réducteurs de friction (polyacrylamide) : Aucune attaque significative du TPU aux concentrations utilisées sur le terrain.
• Hydrocarbures aliphatiques : Le diesel, le pétrole brut et les condensats légers produisent un gonflement minimal dans le TPU de qualité pétrolière correctement formulé – généralement moins de 5 % de changement de volume après 72 heures d'immersion.
• Diluer le HCl (jusqu'à ~15 %) : Le polyéther TPU présente une résistance acceptable à température ambiante ; la durée de vie est plus courte que dans le service de l'eau mais adéquate pour les travaux de stimulation acide standard.
• Biocides, inhibiteurs de tartre, inhibiteurs de corrosion : Aux concentrations typiques de traitement sur le terrain, ces additifs ne provoquent pas de dégradation significative du TPU.

Les situations où le TPU atteint ses limites méritent d’être connues avant d’être découvertes sur le terrain :

• Hydrocarbures aromatiques : Le toluène et le xylène provoquent un gonflement important du TPU. Les tuyaux transférés vers un service de condensats ou de brut riche en aromatiques doivent être qualifiés pour ces fluides spécifiques avant leur déploiement.
• Acide concentré : HCl supérieur à 15–20 % ou HF dans n'importe quelle concentration attaquent progressivement le TPU. Les travaux de fracturation acide à des concentrations plus élevées nécessitent des données confirmées sur la compatibilité des matériaux de revêtement de la part du fabricant.
• Température du fluide élevée : La résistance chimique du TPU diminue à des températures élevées. Un revêtement qui fonctionne de manière acceptable dans un service acide à 20 °C peut se dégrader plus rapidement si la température du fluide au niveau du tuyau dépasse 60 °C en raison de la chaleur de la pompe ou des retours du puits de forage.

Inspection sur le terrain et mise hors service : gestion des tuyaux de fracturation en service

Une rupture de flexible de fracturation à la pression de fonctionnement est un événement à haute énergie. L'énergie stockée dans un tuyau sous pression à 100 bars et de 4 pouces de diamètre est importante ; une défaillance au niveau d'un accouplement ou à cause d'une éruption de revêtement peut provoquer des blessures graves au personnel à proximité et une libération incontrôlée de fluide sur le patin. L’inspection structurée ne représente pas une surcharge administrative : c’est le principal mécanisme permettant de détecter une dégradation avant qu’elle ne devienne un événement de sécurité.

Vérifications préalables au travail

Avant chaque travail, parcourez toute la longueur du tuyau et inspectez la couverture extérieure pour détecter les coupures ou l'abrasion suffisamment profondes pour exposer le renfort, les renflements localisés indiquant une séparation de la doublure ou des dommages au renforcement, des plis ou des courbures qui ne se détendent pas lorsque le tuyau est posé droit, et tout couplage montrant un mouvement, de la corrosion à l'interface virole-tuyau ou des dommages au filetage. Tout tuyau avec renfort exposé est immédiatement retiré, sans exception. Un renflement n’importe où sur le corps est un signe de défaillance structurelle interne et justifie la même réponse.

Test de pression après travaux

Après des étapes à débit élevé ou à forte concentration d'agent de soutènement, effectuez un test hydrostatique à 1,5 × la pression de service avec de l'eau avant que le tuyau ne soit remis en service. Cela détecte les dommages au revêtement qui ne sont pas visibles de l'extérieur et la perte d'intégrité du couplage avant qu'ils ne se manifestent dans les conditions d'exploitation sur le terrain. Enregistrez les résultats des tests par rapport au numéro de série du tuyau.

Surveillance de l'usure du revêtement

En service soutenu avec du lisier, l'épaisseur de la paroi intérieure du revêtement diminue progressivement à chaque tâche. Une inspection périodique par coupe et mesure (couper une courte section d'un tuyau à intervalles planifiés et mesurer l'épaisseur restante du revêtement) permet aux opérateurs de créer un modèle de taux d'usure pour leur type d'agent de soutènement, leur débit de pompe et leur profil de travail spécifiques. Une fois que l'épaisseur du revêtement atteint 50 % de celle d'origine, le tuyau doit être retiré du service d'agent de soutènement. même si aucun dommage externe n'est visible, car l'épaisseur de paroi restante n'offre plus une marge de sécurité suffisante contre l'éruption.

Retraite basée sur le temps et sur le cycle

L’inspection physique détecte les dommages visibles, mais tous les mécanismes de dégradation ne sont pas visibles de l’extérieur. La propagation des fissures de fatigue dans les couches de renfort, la fragilisation UV du revêtement extérieur et la déformation progressive du joint d'accouplement par compression se développent toutes à l'intérieur. L'API 7K et la plupart des principaux programmes de gestion des flexibles des opérateurs spécifient des limites de durée de vie maximale : généralement 5 à 10 ans à compter de la date de fabrication et un nombre maximum défini de cycles de pression — comme protection contre les modes de défaillance que l’inspection seule ne peut pas détecter. Les tuyaux qui atteignent ces limites sont retirés quel que soit leur état visuel.
