Qu'est-ce qui fait d'un tuyau TPU fracturé le choix optimal pour le transfert de fluides à haute pression ?

Dans les opérations de fracturation hydraulique, la sélection des matériaux pour les systèmes de transfert de fluides a un impact direct sur l’efficacité opérationnelle et la sécurité. Le Tuyau TPU fracturé représente une catégorie spécialisée de tuyaux thermoplastiques conçus pour les applications à extrême pression, la résistance chimique et la durabilité environnementale. Pour les spécialistes des achats, les ingénieurs et les grossistes du secteur pétrolier et gazier, comprendre les spécifications techniques de ces tuyaux sont essentielles. Cet article fournit une analyse de niveau ingénieur de la science des matériaux, des pressions nominales et de l'ingénierie d'application pour les opérations de fracturation. Nous examinons les méthodes de construction, les mesures de performance comparatives et les protocoles de vérification de la qualité pour soutenir les décisions d'achat B2B éclairées.

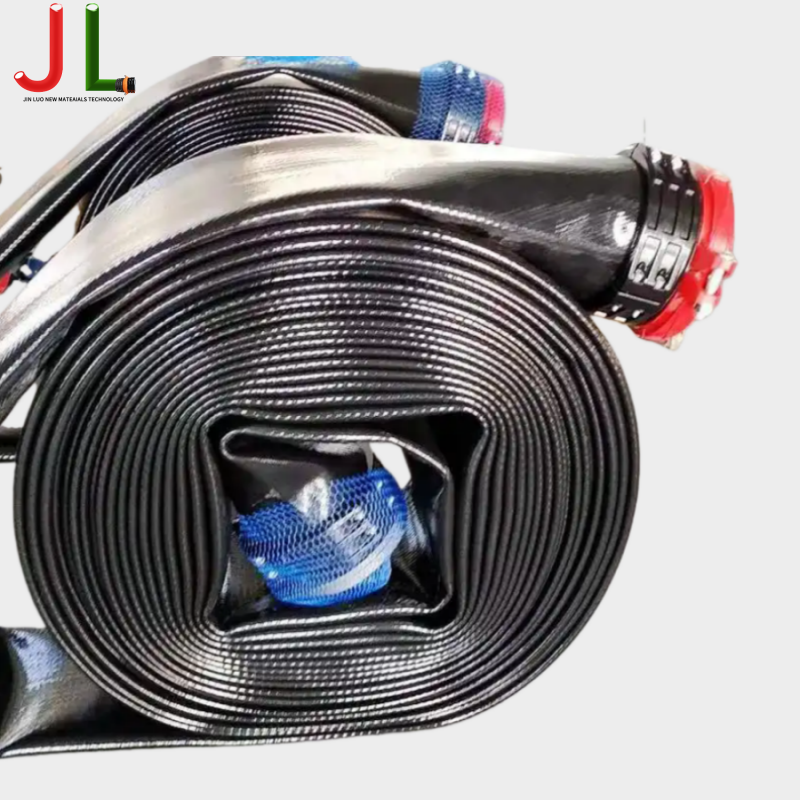

1. définir la technologie : science des matériaux TPU et construction de tuyaux

Le Tuyau TPU fracturé utiliser du polyuréthane thermoplastique comme composant principal. Le TPU offre une résistance exceptionnelle à l’abrasion, une flexibilité sur de larges plages de températures et une compatibilité chimique supérieure avec les fluides de fracturation. Le matériau présente une plage de duretés de 85 Shore A à 75 Shore D, offrant un équilibre optimal entre flexibilité et intégrité structurelle. Ces tuyaux utilisent généralement une construction multicouche composée d'un tube intérieur, d'une couche de renfort et d'un revêtement extérieur.

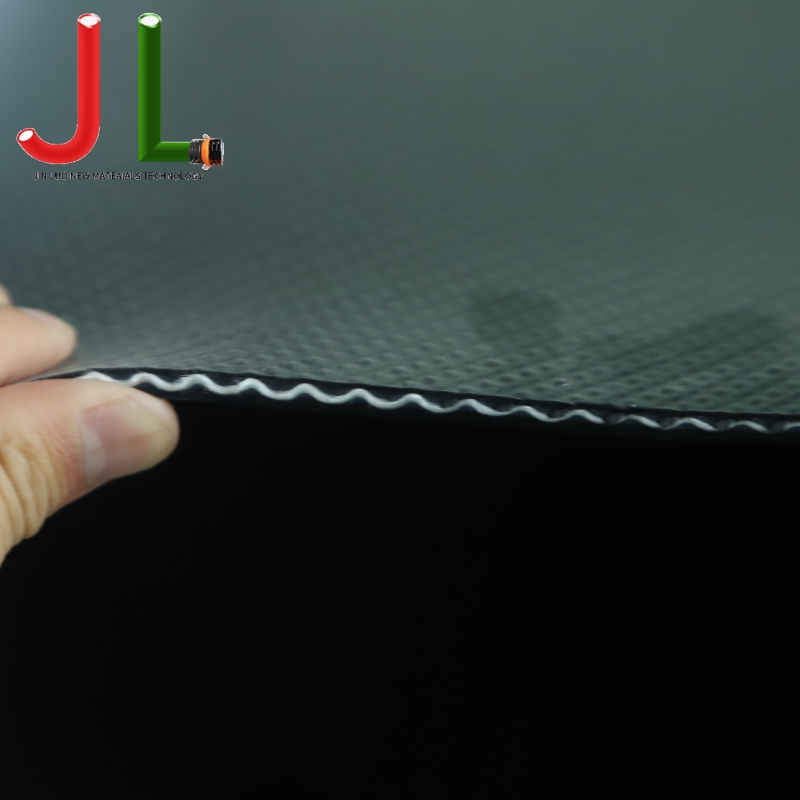

1.1 Couches de construction et leurs fonctions

• Chambre à air : Formulation TPU optimisée pour la compatibilité avec les fluides. Résiste à l’hydrolyse et maintient la stabilité dimensionnelle sous des cycles de pression continue.
• Couche de renfort : Construction en fibre de polyester à haute résistance ou en couche tissée d'aramide. Offre une résistance à la pression d'éclatement et empêche l'allongement du tuyau sous pression.
• Couverture extérieure : Composé TPU résistant à l’abrasion. Protège contre les dommages mécaniques, la dégradation par les UV et l'exposition environnementale.

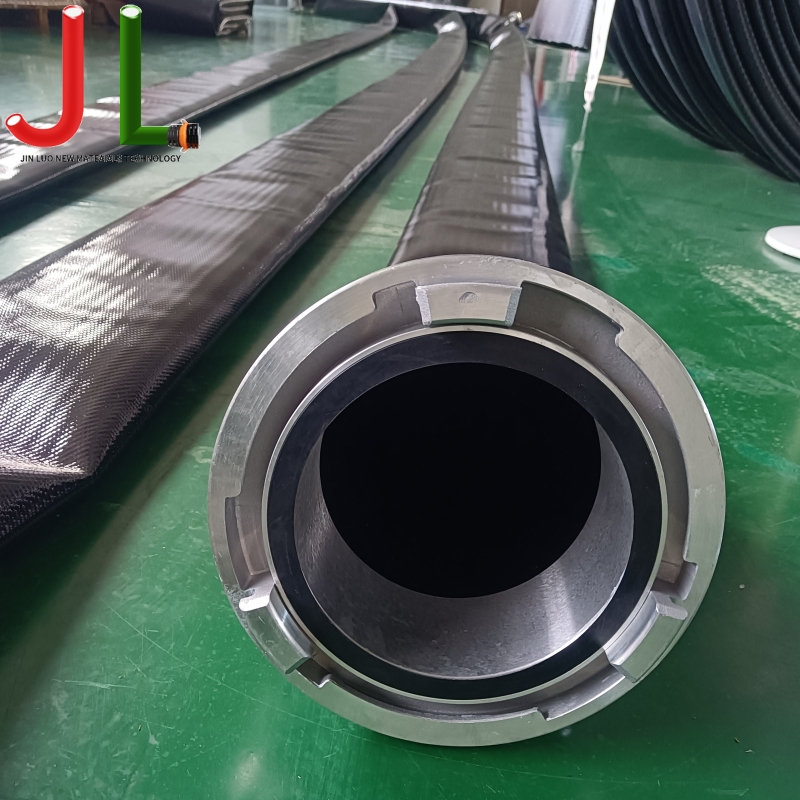

• Interface de couplage : Raccords sertis ou sertis conçus pour résister à la fatigue impulsionnelle. Critique pour maintenir l’intégrité de l’assemblage dans des conditions de pression cyclique.

2. Pressions nominales et spécifications de performances

Les opérations de fracturation hydraulique nécessitent des tuyaux capables de résister à des conditions de pression extrêmes. Le tuyau de fracturation à haute pression pour champ pétrolifère fonctionne généralement à des pressions de service comprenant entre 145 psi et 650 psi, avec des pressions d'éclatement quatre fois supérieures à la pression de service. La validation des performances est conforme aux normes SAE J517 et ISO 18752, qui impliquent les exigences en matière de tests d'impulsion, les rayons de courbure minimaux et les températures nominales.

2.1 Paramètres de critiques de performances

• Pression de service : Plage de pression de fonctionnement continue de 3 000 psi à 10 000 psi, selon le diamètre et la configuration du renfort.
• Pression d'éclatement : Facteur de sécurité minimum de 3:1 avec une pression d'éclatement supérieure à 2 100 psi pour les variantes haute pression.
• Plage de température : -40°C à 70°C pour les formulations standards.

3. Compatibilité chimique et résistance aux fluides

Les fluides de fracturation contiennent des formulations chimiques complexes comprenant des réducteurs de friction, des agents gélifiants, des biocides et des acides. Le Tuyaux en TPU résistant aux produits chimiques et résistant aux fracturations doit démontrer une compatibilité avec ces produits chimiques agressifs. Le TPU présente une excellente résistance aux fluides à base d'hydrocarbures, aux acides dilués et aux solutions alcalines couramment utilisées dans les opérations de fracturation. La sélection des matériaux doit tenir compte de la température, de la concentration et de la durée d'exposition du fluide.

3.1 Évaluation de la compatibilité chimique

• Résistance aux hydrocarbures : Le TPU présente un gonflement minimal et aucune dégradation lorsqu'il est exposé au diesel, au pétrole brut et aux produits raffinés.
• Résistance aux acides : Convient à l'acide chlorhydrique dilué (concentration de 15 %) utilisé dans les applications de fracturation acide.
• Systèmes de gel : Compatible avec les fluides de fracturation à base de guar et de polymères synthétiques.
• Agents oxydants : Résistance limitée aux oxydants puissants tels que l'eau de Javel ; des matériaux alternatifs sont recommandés pour ces applications.

4. Ingénierie d’application pour les opérations de fracturation

La déploiement réussi des tuyaux de fracturation nécessite la prise en compte des paramètres opérationnels, notamment les cycles de pression, les contraintes mécaniques et les conditions environnementales. Le tuyau de fracturation pour le service de puits doit s'adapter aux conditions de charge dynamique, y compris les forces de vibration, de flexion et de tension. Les ingénieurs doivent préciser les flexibles avec des tolérances de rayon de courbure et des configurations de relâchement des contraintes appropriées.

4.1 Considérations relatives à l'installation et au routage

• Rayonne de courbure minimale : Généralement 10 à 15 fois le diamètre extérieur du tuyau. Le dépassement du rayon de courbure minimum réduit la durée de vie du flexible et augmente la contrainte de l'accouplement.
• Décharge statique : Formulations conductrices disponibles pour les applications nécessitant une dissipation statique.
• Protection contre l'abrasion : Manchons enveloppants externes recommandés pour les zones à forte usure, y compris les points de contact avec le sol et les emplacements d'interface avec les équipements.
• Décharge de traction d'accouplement : Un espacement approprié des pinces et des systèmes de support empêchent la fatigue de l'accouplement dans des conditions de fonctionnement dynamique.

5. Exigences en matière d’assurance qualité et de certification

Les achats B2B nécessitent des protocoles rigoureux de vérification de la qualité. Le Tuyau de fracturation API 7K certifié Le statut indique la conformité aux spécifications de l'American Petroleum Institute pour les équipements de forage et d'entretien des puits. La certification API 7K valide les systèmes de qualité de fabrication, la précision dimensionnelle et les protocoles de tests de performances. Des certifications supplémentaires peuvent inclure l'approbation de type ABS pour les applications marines et la certification DNV pour les opérations offshore.

5.1 Documentation requise pour l'approvisionnement

• Rapports d'essais de matériaux : Documentation des propriétés du composé TPU, notamment la durabilité, la résistance à la traction et l'allongement à la rupture.
• Certificats d'essais de pression : Preuve d'essai hydrostatique à 150% de pression de service pour chaque longueur fabriquée.
• Enregistrements de traçabilité : Numéros de lot et codes de date de fabrication permettant une traçabilité complète du matériel.
• Inspection par un tiers : Rapports de vérification indépendants pour les applications critiques nécessitant une assurance qualité certifiée.

6. Analyse comparative : tuyaux hydrauliques en TPU et en caoutchouc

Lors de la sélection des tuyaux pour les applications de fracturation, les ingénieurs doivent évaluer le TPU par rapport aux constructions traditionnelles en caoutchouc. Le Tuyau TPU fracturé offre des avantages distincts en termes de réduction de poids, de flexibilité et de résistance à l'abrasion par rapport aux alternatives en caoutchouc. Cependant, les tuyaux en caoutchouc peuvent offrir des performances supérieures dans des applications spécifiques à haute température. La comparaison suivante soutient une sélection éclairée basée sur les exigences opérationnelles.

Comparaison des performances : tuyaux de fracturation en TPU et en caoutchouc

7. Gestion du cycle de vie et stratégies de remplacement

Une gestion efficace du cycle de vie maximise le retour sur investissement et garantit la sécurité opérationnelle. Le Tuyau en TPU résistant à l'abrasion pour la fracturation fournit généralement 5 à 6 années de fonctionnement dans des conditions de service sévères. Les critères de remplacement incluent l'usure visible du couvercle extérieur, les renforts exposés, les dommages à l'accouplement ou les échecs des tests de pression. Les installations doivent mettre en œuvre des protocoles d’inspection et des calendriers de remplacement réellement adaptés aux conditions d’exploitation.

7.1 Exigences du protocole d'inspection

• Inspection visuelle : Vérifications quotidiennes pour déceler tout dommage au couvercle, tout pli ou tout mouvement de l'accouplement.
• Test de dépression : Essai hydrostatique annuel à 150% de pression de service pour flexibles en service continu.
• Continuité électrique : Test annuel pour les tuyaux conducteurs utilisés dans les applications de décharge statique.
• Documentation : Conserver les dossiers de service, y compris les dates d'installation, les heures de fonctionnement et les résultats de l'inspection.

Foire aux questions (FAQ)

Quelle est la pression de service maximale pour fracturer un tuyau en TPU ?
Les pressions de service varient de 145 à 650 psi. La valeur spécifique dépend du diamètre du tuyau et de la configuration du renfort. Vérifiez toujours les pressions nominales avec la documentation du fabricant et sélectionnez les tuyaux avec un facteur de sécurité minimum de 3:1 par rapport à la pression de fonctionnement maximale du système.

Comment le TPU se compare-t-il au caoutchouc pour les applications de flexibles de fracturation ?
Le TPU offre des avantages significatifs en termes de réduction de poids (environ 30 à 40 % plus léger), de flexibilité améliorée (rayonne de courbure plus petit), de performances anti-âge et de résistance supérieure à l'abrasion. Les tuyaux en caoutchouc offrent généralement de meilleures performances à haute température au-delà de 85°C et un coût initial inférieur. La sélection des exigences opérationnelles spécifiques, notamment l'exposition à la température, la fréquence de manipulation et les conditions environnementales.

Quelles certifications dois-je exiger des fournisseurs de tuyaux de fracturation ?
Tous les tuyaux doivent être fournis avec des rapports d'essais de matériaux, des certificats d'essais de pression et une documentation complète de traçabilité.

Quelle est la durée de vie typique d’un tuyau TPU fracturé ?
La durée de vie varie considérablement en fonction des conditions de fonctionnement, de la fréquence des cycles de pression et des pratiques de manipulation. Dans les opérations de fracturation se prolongent, les tuyaux TPU durent généralement 5 à 6 années de fonctionnement avant leur remplacement. Des protocoles appropriés de stockage, de manipulation et d’inspection prolongent la durée de vie. Les installations doivent établir des calendriers de remplacement basés sur les résultats de l'inspection visuelle et des tests de pression plutôt que sur le seul calendrier.

Référence

• Institut américain du pétrole. (2022). Spécification API 7K : Équipement de fourrage et d’entretien de puits. 6e édition.
• Organisation internationale de normalisation. (2020). ISO 18752:2020 - Tuyaux et flexibles en caoutchouc et en plastique - Essai d'impulsion hydraulique.
• Société des ingénieurs automobiles. (2021). SAE J517 : Norme sur les flexibles hydrauliques.
• Société américaine pour les tests et les matériaux. (2023). ASTM D412 : Méthodes d'essai standard pour le caoutchouc vulcanisé et les élastomères thermoplastiques – Tension.
• Association nationale des ingénieurs en corrosion. (2022). NACE SP0177 : Atténuation des effets du courant alternatif et de la foudre sur les structures métalliques et les systèmes de contrôle de la corrosion.
• Journal de technologie pétrolière. (2023). "Progrès dans la technologie des tuyaux haute pression pour les opérations de fracturation hydraulique." Vol. 75, numéro 8, pages 42-48.
•
