Comment un tuyau de déshydratation minière gère-t-il l’abrasion ?

Les mines à ciel ouvert et souterraines accumulent de grandes quantités d’eau souterraine et de ruissellement. Un Tuyau de déshydratation minière élimine cette boue abrasive des zones de travail actives. Les ingénieurs en approvisionnement doivent sélectionner des tuyaux qui résistent à une usure importante, à une pression élevée et à une flexion constante. Ce guide explique l'ingénierie structurelle derrière les conduites d'évacuation d'eau robustes pour les acheteurs en gros.

Composants structurels de base

Les tuyaux d’eau industriels sont constitués de trois couches principales. La chambre à air transporte le fluide. La couche de renfort gère la pression du système. La couverture extérieure résiste aux dommages environnementaux. Chaque couche nécessite des formulations de matériaux spécifiques pour survivre aux conditions minières.

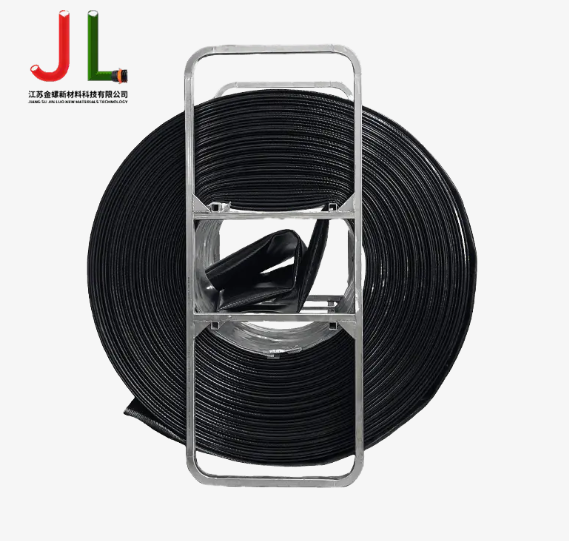

Construction de tuyaux d'assèchement miniers robustes

Un tuyau d'assèchement minier robuste Utilisez une chambre à air en TPU épaisse et lisse. Cet intérieur lisse minimise les pertes par frottement et empêche les particules solides de s'accrocher aux parois. Le renfort comprend généralement plusieurs épaisseurs de câbles en polyester ou en aramide à haute résistance. Ces cordons sont tissés en spirale pour offrir une excellente résistance au cerceau. La coque extérieure comprend du TPU intégré résistant à l'abrasif pour survivre au traînage sur un terrain rocheux.

Science des matériaux et résistance à l’abrasion

L’eau d’exhaure contient des fragments de roches pointues, du sable et de l’argile. Ces matières en suspension agissent comme du papier de verre contre la chambre à air. Les fabricants mesurent cette usure à l’aide de tests d’abrasion standardisés.

Tuyau d'assèchement minier en PVC ou en TPU

Les acheteurs privilégient souvent le chlorure de polyvinyle par rapport au TPU. Un Tuyau de déshydratation minière en PVC ou en TPU la comparaison révèle des écarts de performances distincts. Le PVC offre un prix d’achat initial inférieur et résiste à la moisissure. Cependant, le PVC devient rigide par temps glacial et subit une usure rapide due aux particules pointues. TPU Maintenir la flexibilité dans des conditions inférieures à zéro et offrir une résistance supérieure à la déchirure. Le tableau suivant illustre les différences techniques entre ces deux matériaux.

Évaluations des performances et dimensionnement

Les ingénieurs dimensionnent les conduites de refoulement en fonction de la vitesse d’écoulement et du débit de la pompe. L’utilisation d’un tuyau sous-dimensionné provoque une chute de pression excessive et un écoulement turbulent, ce qui accélère l’usure interne.

Spécifications du tuyau de déshydratation minière à haute pression

Les pompes situées au fond des puits de mine génèrent des hauteurs de refoulement importantes. Un tuyau d'assèchement minier à haute pression doit gérer ces forces en toute sécurité. Les applications standards nécessitent une pression de service de 10 à 15 bars. Les applications à haute pression nécessitent des flexibles conçus pour 20 à 30 bars. Les fabricants testent ces produits à un rapport de pression d’éclatement égal à trois fois la pression de service. Les acheteurs en gros doivent vérifier la pression de service exacte et tester les certificats avant d’acheter de gros lots.

• Pression de service standard : 10 à 15 bar
• Plage de travail haute pression : 20 à 30 bar
• Facteur de sécurité de pression d'éclatement : 3:1

Raccords d'extrémité et intégrité des connexions

L'interface de connexion représente le point de défaillance du plus courant. L'eau projetée hors d'un raccord déconnecté présente de graves risques pour la sécurité des travailleurs du chantier.

Protocoles de maintenance et de stockage

Une manipulation appropriée prolonge considérablement la durée de vie des composants TPU. Les opérateurs doivent vider les tuyaux après chaque quart de travail pour éviter que l'eau stagnante ne dégrade la chambre à air. Les zones de stockage doivent protéger le caoutchouc de l’exposition aux rayons ultraviolets et à l’ozone, qui provoque des fissures prématurées. Les tuyaux doivent reposer sur des supports plats plutôt que sur des supports pointus pour éviter toute déformation permanente.

Foire aux questions

Quelle est la durée de vie typique d’un tuyau de déshydratation en TPU dans une mine de roche dure ?

Dans les environnements de roches dures très abrasives, un tuyau en TPU haut de gamme dure généralement 3 à 5 ans en utilisation continue. Des facteurs tels que le pH de l’eau, la concentration de solides et les cycles de flexion quotidiens ont un impact direct sur ce calendrier. Les inspections de routine des points faibles ou des plis de renfort exposés permettent de prévenir les défaillances catastrophiques.

Comment calculer le diamètre de tuyau correct pour une pompe spécifique ?

Les ingénieurs calculent le diamètre interne requis en utilisant le débit et la vitesse du fluide souhaité. Pour les applications de déshydratation, la vitesse doit généralement rester entre 2 et 3 mètres par seconde. Des vitesses plus élevées provoquent une grave érosion interne, tandis que des vitesses plus faibles permettent aux solides lourdes de se déposer et d'obstruer la conduite.

Référence

• ISO 4447:2019, Tuyaux et flexibles en caoutchouc pour l'aspiration et le refoulement de l'eau
• EN 1765:2015, Tuyaux en caoutchouc et en plastique pour l'évacuation des eaux
• DIN 53516, Détermination de la résistance à l'abrasion du caoutchouc
• ISO 7751, Tuyaux en caoutchouc et en plastique - Détermination de l'adhérence entre composants
• BS 5173, Méthodes d'essai pour les tuyaux et flexibles en caoutchouc et en plastique
•
