Comment sélectionner le bon tuyau de fracturation et de champ pétrolier pour les opérations à haute pression ?

Sélection du approprié Tuyau de fracturation et de champ pétrolifère est une tâche essentielle pour les ingénieurs de forage, les responsables des achats et les superviseurs des opérations sur le terrain. Ces tuyaux transportent des agents de support abrasifs, des fluides à haute pression et des produits chimiques corrosifs dans des conditions extrêmes. Une défaillance du flexible peut entraîner des temps d'arrêt coûteux, des risques pour la sécurité et des violations de l'environnement. Ce guide fournit un cadre technique pour évaluer la construction des tuyaux, les normes de performance et les exigences spécifiques aux applications.

1. Comprendre les couches de construction des tuyaux et la science des matériaux

La performance de tout Tuyau de fracturation et de champ pétrolifère dépend de sa construction multicouche. Un tuyau haute pression typique se compose de trois couches principales : le tube, le renfort et le couvercle. Chaque couche remplit une fonction distincte et le choix du matériau a un impact direct sur la durabilité sous pression cyclique et dans des milieux abrasifs.

Lors de l'évaluation tuyau de fracturation haute pression pour fracturation hydraulique , faites très attention au composé du tube. Le caoutchouc nitrile (NBR) offre une excellente résistance à l'huile mais une tolérance à l'abrasion limitée. Le nitrile hydrogéné (HNBR) offre une résistance supérieure aux fluides à base de pétrole et aux températures élevées, ce qui en fait le choix privilégié pour les opérations de fracturation prolongées où la température des fluides dépasse 200 °F.

1.1 Comparaison des couches de renfort

La couche de renfort détermine la pression d'éclatement et la durée de vie du tuyau. Le renforcement en fil spiralé offre la plus grande résistance à l'éclatement et la plus grande flexibilité pour les tuyaux de grand diamètre utilisés dans les flottes de fracturation. Le renfort en fil tressé offre une bonne flexibilité pour les lignes plus petites mais peut se fatiguer plus rapidement sous un cycle de pression constante. Le tableau ci-dessous présente les distinctions techniques.

2. Résistance à l’abrasion et performances du matériau de couverture

Dans les opérations de fracturation hydraulique, les tuyaux sont fréquemment traînés sur des surfaces rocheuses, des plaques-formes en acier et des arêtes vives. Le matériau de couverture constitue la première ligne de défense contre les dommages mécaniques. Verser tuyau de gisement de pétrole résistant à l'abrasion pour le gaz de schiste , une couverture en caoutchouc synthétique à haute résistance à la déchirure (minimum 150 kN/m) est indispensable.

Les fabricants utilisent souvent du SBR (caoutchouc styrène-butadiène) ou du CR (caoutchouc chloroprène) pour les applications standards. Pour les environnements d’abrasion extrême, les tuyaux recouverts de polyuréthane offrent une durée de vie trois à cinq fois supérieure à celle des revêtements en caoutchouc. Les données de terrain indiquent que les revêtements en polyuréthane réduisent la fréquence de remplacement d'environ 40 % dans les applications à frottement élevé telles que la fracturation des connexions de collecteurs.

3. Pressions nominales et facteurs de sécurité

Comprendre les pressions nominales est fondamental pour concevoir un système sûr. Chaque Tuyau de fracturation et de champ pétrolifère doit avoir une pression de service clairement indiquée, qui est généralement de 25 % à 33 % de la pression d'éclatement minimale. Ce facteur de sécurité de 4 : 1 ou 3 : 1 tient compte des photos de pression, des dommages mécaniques et de la dégradation des matériaux au fil du temps.

Pour les applications de fracturation à haute pression, une pression de service de 15 000 psi est courante, avec des pressions d'éclat dépassant 60 000 psi. Les ingénieurs doivent également prendre en compte le cycle d'impulsion, qui indique le nombre de cycles de pression que le tuyau peut supporter avant la rupture par fatigue. Un tuyau de fracturation de qualité doit résister à un minimum de 200 000 cycles d'impulsion à la pression de service maximale, conformément aux protocoles de test ISO 6803.

4. Compatibilité chimique et résistance aux fluides

Les fluides de fracturation hydraulique contiennent un mélange complexe d'eau, d'agents de maintien, de réducteurs de friction, de biocides et d'inhibiteurs de tartre. Le matériau du tube doit résister à la dégradation chimique pour éviter le gonflement, le durcissement ou l'extraction de composés dans le flux de fluide. Tuyau de fracturation résistant aux produits chimiques pour les opérations d'acidification nécessite des composés de tubes spécialisés.

Pour les traitements acidifiants impliquant de l’acide chlorhydrique ou fluorhydrique, les matériaux des tubes en fluorocarbone (FKM) offrent la plus haute résistance. Pour les fluides de fracturation standards, le HNBR offre une combinaison équilibrée de résistance chimique et de stabilité en température. Vous trouverez ci-dessous un résumé des considérations relatives à la compatibilité chimique.

• HNBR (Nitrile hydrogéné)   : Convient au diesel, aux huiles minérales et à la plupart des fluides de fracturation ; plage de température de -40 °F à 275 °F.
• FKM (Fluorocarbone) : Excellent pour les hydrocarbures acidifiants et aromatiques ; plage de température de -20 °F à 400 °F ; coût plus élevé.
• NBR (Nitrile) : Bon pour les fluides à base de pétrole mais compatibilité limitée avec les fluides de fracturation à haute température.
• UPE (Polyéthylène à Poids Moléculaire Ultra-élevé) : Résistance supérieure à l’abrasion et aux produits chimiques pour les applications spécialisées.

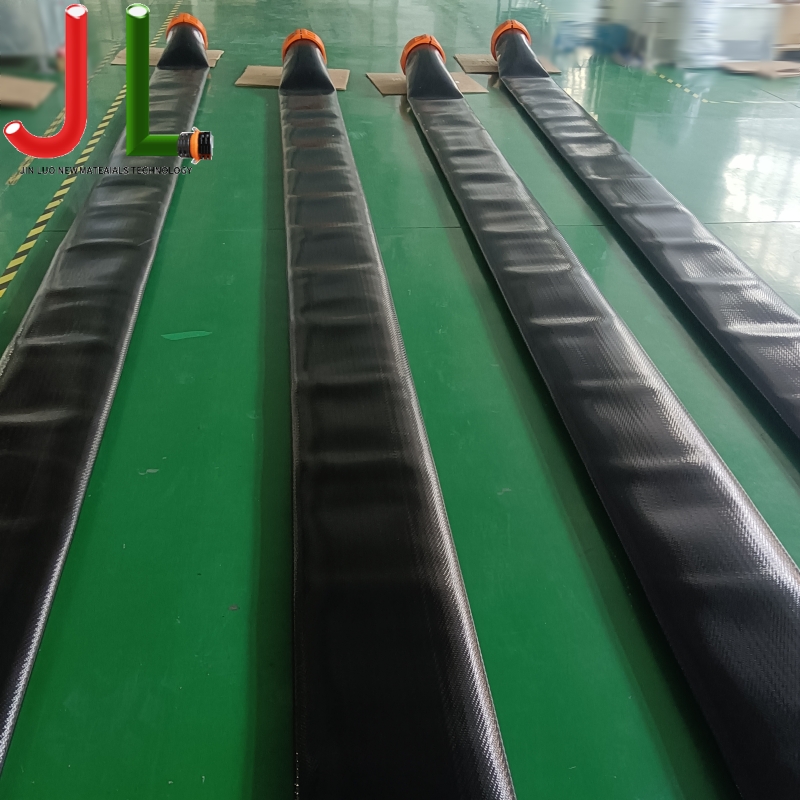

5. Terminer les connexions et l'intégrité de l'assemblage

L’ensemble de tuyaux est aussi solide que ses raccords d’extrémité. Verser Assemblages de tuyaux de fracturation et de champ pétrolifère avec raccords marteaux , des techniques de sertissage appropriées et une sélection de couplages sont essentielles. Les raccords à marteau (tels que Fig. 100, Fig. 1502 ou Fig. 206) constituent la norme industrielle pour les connexions de fracturation à haute pression en raison de leur capacité de connexion rapide et de leur étanchéité fiable sous extrême pression.

Lors de la spécification des assemblages, vérifiez que le processus de sertissage répond aux normes API 7K ou ISO 6803. Les connexions sous-serties peuvent exploser sous la pression, tandis qu'un sursertissage peut endommager la couche de renfort, créant ainsi un point de défaut caché. Des tests tiers confirment que les assemblages servent correctement à maintenir à 100 % la pression de service nominale et la pression d'éclatement du tuyau.

5.1 Spécifications des assemblages clés

• Rétention du sertissage : Au moins 90 % de la pression d'éclatement du tuyau doit être atteinte au niveau de l'interface de raccordement.
• Matériau de couplage : Acier au carbone avec revêtement en zinc ou époxy pour la résistance à la corrosion dans les environnements extérieurs des champs pétrolifères.
• Traçabilité : Chaque assemblage doit comprendre un numéro de série avec des enregistrements de données de sertissage pour l'assurance qualité et l'analyse des défauts.

6. Normes industrielles et exigences de certification

Le respect des normes reconnues de l’industrie n’est pas négociable pour les opérations pétrolières. API 7K est la norme principale pour les tuyaux de forage et d'entretien de puits, couvrant les exigences de conception, de fabrication et de test. Tuyaux pour fracturation et champs pétrolifères certifiés API 7K garantit que le produit a subi des tests rigoureux d’éclatement, d’impulsion et de flexion.

Les normes supplémentaires incluent ISO 6803 pour les tests d'impulsion, la certification ABS pour les applications offshore et l'approbation MSHA pour les environnements miniers souterrains. Les spécifications d'approvisionnement doivent préciser exiger des rapports de tests certifiés (CTR) pour chaque lot, documentant la pression d'éclatement, la force d'adhésion et la vérification dimensionnelle.

Foire aux questions (FAQ)

• Q : Quelle est la durée de vie typique d'un tuyau de fracturation en fonctionnement régulier ?
  R : Dans le cadre d'opérations de fracturation typiques avec 200 à 300 cycles de pression par travail, un tuyau de qualité avec tube HNBR et renfort en fil spiralé peut durer de 3 à 5 ans. Le remplacement est recommandé lorsque le couvercle présente des coupures visibles, des renforts exposés ou après toute surpression significative dépassant 110 % de la pression de service.
• Q   : Comment puis-je déterminer la taille correcte du tuyau pour une opération de fracturation ?
  R : La taille du tuyau est déterminée par les exigences en matière de débit et de goulotte de pression. Pour la plupart des applications de fracturation, les diamètres intérieurs de 2 et 3 pouces sont standards pour les connexions des collecteurs, tandis que les tuyaux de 4 pouces sont utilisés pour les lignes de missiles. Utilisez les calculs de Darcy-Weisbach pour vérifier que la chute de pression ne dépasse pas 10 % de la pression de service au débit maximum.
• Q : Les tuyaux fracturés peuvent-ils être réparés s'ils sont endommagés ?
  R : Les réparations sur site ne sont pas autorisées pour les flexibles de fracturation à haute pression conformément à l'API 7K. Toute coupure ou abrasion qui pénètre dans le revêtement extérieur et expose le renfort nécessite une mise hors service immédiate. Les assemblages réparés ne peuvent pas être recertifiés aux pressions nominales d'origine.
• Q : Quelle est la différence entre un tuyau de fracturation et un tuyau de fourrage rotatif ?
  R : Le tuyau de fracturation est conçu pour le transfert à haut débit et haute pression de boues abrasives avec des cycles de pression fréquents. Le tuyau de fourrage rotatif (tuyau Kelly) est conçu pour une rotation et des vibrations continues au niveau du sol de la plaque-forme de fourrage. Ils ne sont pas interchangeables ; Le tuyau de fracturation a généralement une couverture plus épaisse et un modèle de pose de renforcement différent.

Référence

• Institut américain du pétrole. (2023). Spécification API 7K : Équipement de fourrage et d'entretien de puits . Services de publication d'API.
• Organisation internationale de normalisation. (2020). ISO 6803 : Tuyaux et flexibles en caoutchouc ou en plastique — Essai d'impulsion de pression hydraulique sans flexion .
• Association nationale des ingénieurs en corrosion. (2022). NACE SP0472 : Méthodes et contrôles pour prévenir la fissuration environnementale en service des soudures en acier au carbone dans les environnements corrosifs de raffinage du pétrole .
• Société des ingénieurs pétroliers. (2021). SPE 204215 : Meilleures pratiques pour la gestion des flexibles haute pression dans les opérations de fracturation hydraulique .
• Institut de l'énergie. (2023). Code modèle de pratiques sécuritaires de l'IE, partie 15 : Classification des zones pour les installations manipulant des fluides inflammables .
• Administration de la sécurité et de la santé au travail. (2022). OSHA 1910.269 : Production, transmission et distribution d'énergie électrique — Exigences en matière d'intégrité des tuyaux .
