Qu'est-ce qu'un tuyau de mise en place de béton en TPU et pourquoi est-il important sur les chantiers ?

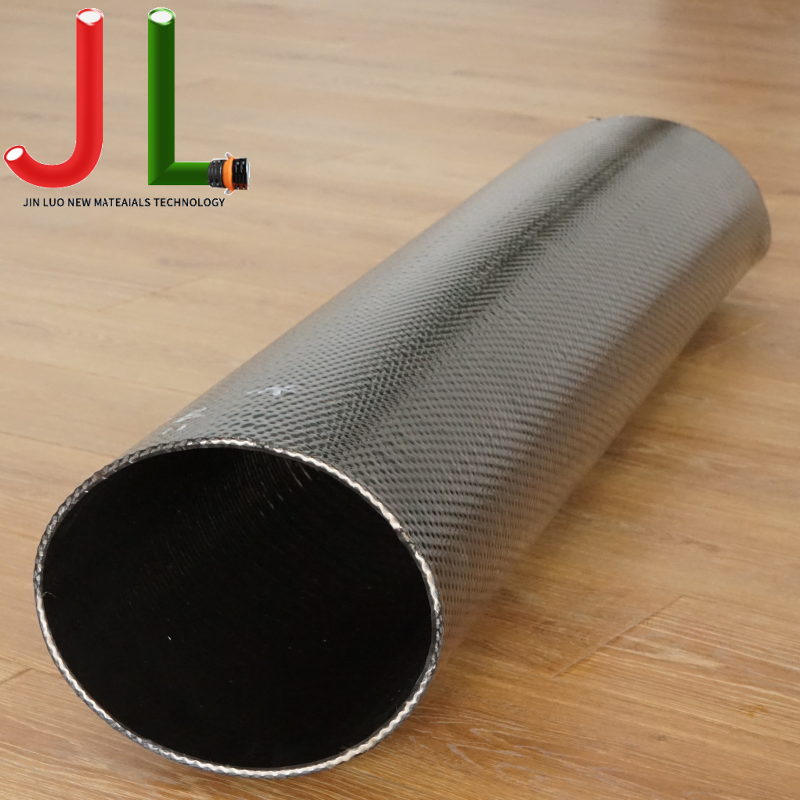

Les opérations de pompage de béton dépendent d’un composant qui reçoit rarement suffisamment d’attention : le tuyau de refoulement. Un tuyau mal spécifié entraîne une usure prématurée, des pannes de pression et des temps d'arrêt imprévus, qui se traduisent tous directement par des dépassements de coûts du projet. Le Tuyau de placement de béton TPU est apparu comme une alternative techniquement supérieure aux tuyaux en caoutchouc conventionnels, offrant une combinaison mesurable de résistance à l'abrasion, de manipulation légère et de longs intervalles d'entretien. Ce guide examine sa construction, ses références de performance et ses critères de sélection pour aider les professionnels de la construction et de l'approvisionnement à prendre des décisions éclairées.

Qu'est-ce qui fait du TPU le matériau idéal pour les tuyaux en béton

Construction co-extrudée à trois couches expliquée

La performance d'un tuyau flexible de livraison de béton en TPU commence par son architecture interne. Les produits de qualité de cette catégorie sont fabriqués à l'aide d'un processus de coextrusion unique qui lie simultanément trois couches distinctes, éliminant ainsi les interfaces adhésives qui provoquent le délaminage dans les tuyaux multicouches conventionnels.

• Couche de doublure intérieure : Élastomère de polyuréthane thermoplastique (TPU) avec une finition à alésage lisse. L'intérieur lisse minimise la résistance à l'écoulement, empêche l'accumulation de résidus de béton et est chimiquement inerte vis-à-vis de l'alcalinité du ciment et des adjuvants courants.
• Couche de renfort : Fibre de polyester haute ténacité ou tissu aramide. Cette couche intermédiaire assure la capacité de charge du tuyau et sa stabilité dimensionnelle sous des charges de surtension. Les modèles sélectionnés intègrent des fibres conductrices pour dissiper l'électricité statique générées lors de l'écoulement du lisier à grande vitesse.
• Couche de couverture extérieure : Élastomère TPU appliqué via la technologie d'extrusion à travers le tissage, qui permet au matériau de pénétrer dans la couche tissée. Cela crée un lien intégré entre la couverture et le renfort – un facteur clé de la résistance aux UV, à l’ozone et aux intempéries.

Cette méthode de coextrusion intégrée signifie que les trois couches fonctionnent comme une seule unité composite, ce qui améliore considérablement la résistance au délaminage par rapport aux tuyaux assemblés à partir de couches fabriquées séparément.

Résistance à l'abrasion et durée de vie

Le béton est l’un des matériaux les plus abrasifs transportés par les tuyaux industriels. Les particules d'agrégats, en particulier le sable grossier et le gravier, provoquent une érosion progressive de la paroi interne qui réduit la durée de vie des tuyaux. Les élastomères TPU ont une dureté Shore A allant généralement de 85A à 95A et démontrent des valeurs de résistance à l'abrasion 3 à 5 fois supérieures à celles du caoutchouc naturel standard lors des tests normalisés DIN 53516. Dans les applications sur le terrain impliquant des mélanges de béton standard C25 à C40, les tuyaux en TPU utilisés dans les opérations de pompage ont continué à démontrer une durée de vie de 18 à 36 mois, contre 6 à 12. mois. pour des produits en caoutchouc équivalents dans des conditions similaires.

Principales spécifications techniques

Pressions nominales et plage de diamètres

Le tableau ci-dessous résume les spécifications techniques typiques pour Pression nominale et spécifications du tuyau de pompage de béton TPU sur toute la gamme de diamètres disponibles.

Avantages de la conception à plat et du stockage

Une caractéristique déterminante du Tuyau TPU plat pour le coulage et la construction du béton est sa capacité à s'effondrer à plat lorsqu'il est dépressurisé. Cette caractéristique a une valeur pratique directe sur les chantiers :

• Le stockage à plat réduit le volume de transport d'environ 60 à 70 % par rapport aux tuyaux ronds préformés de diamètre équivalent.
• Les plats enroulés peuvent être empilés sur des palettes, notamment l'encombrement de l'entrepôt et du site.
• Lorsque la pompe s'active et que la pression interne augmente, le tuyau se dilate automatiquement pour former une section circulaire complète, rétablissant ainsi sa pleine capacité de débit sans intervention manuelle.
• Des longueurs personnalisables — des sections standard de 10 mètres aux tronçons continus dépassant 100 mètres — permettent aux entrepreneurs de configurer les conduites de pompe avec précision pour chaque configuration de projet.

Tuyau pour béton en TPU et caoutchouc : une comparaison des matériaux

Les entrepreneurs évaluant le Comparaison des tuyaux en béton TPU et caoutchouc pour les entrepreneurs se concentre souvent sur le coût initial, négligeant le coût total de possession. La comparaison suivante aborde les paramètres de performances qui concernent directement l'efficacité opérationnelle et la fréquence de remplacement.

Le différentiel de poids est particulièrement important pour la manutention manuelle. Un tuyau en caoutchouc de 3 pouces de 20 mètres pèse environ 56 à 70 kg, tandis que son équivalent en TPU pèse entre 14 et 21,8 kg, une réduction qui réduit la fatigue de l'opérateur et réduit le risque de microtraumatismes lors du repositionnement.

Principales applications du tuyau de mise en place du béton TPU

Construction de grande hauteur et extensions de lignes de pompes

Dans les constructions de grande hauteur, le béton est pompé verticalement sur des distances pouvant dépasser 100 mètres, générant des pressions de conduite soutenues dans la plage de 20 à 28 bars. La structure renforcée d'une qualité Tuyau de placement de béton TPU maintenir la stabilité dimensionnelle dans ces conditions sans ballonnement ni pliage. Le poids plus léger réduit également la charge cumulée sur les sections de flèche de pompe et les points d'ancrage des échafaudages.

Projets de tunnels, de ponts et d'infrastructures

Les applications en espace confiné et à accès distant, telles que le revêtement de tunnels, le coulage de tabliers de pont et les travaux de fondations souterraines, profitent directement du format de stockage à plat. Les tuyaux peuvent être pré-enroulés, transportés vers le lieu de coulée sous une forme compacte et déployée rapidement. La plage de températures de fonctionnement de -40°C à 70°C rend également les tuyaux en TPU adaptés aux projets d'infrastructures en climat froid où les composés de caoutchouc peuvent se raidir ou se fissurer.

Comment sélectionner le bon tuyau de livraison de béton TPU

Faire correspondre le diamètre du tuyau au débit de la pompe

La sélection des tuyaux commence par le volume de sortie nominal de la pompe à béton et la taille maximale des granulats dans la conception du mélange. Une directive pratique appliquée est que le diamètre intérieur du tuyau doit être au moins trois fois supérieur à la taille maximale des agrégats pour éviter tout blocage. Pour les pompes fonctionnant à un débit de 60 à 90 m3/heure, un diamètre intérieur de 4 pouces (100 mm) est généralement approprié. Les pompes sur remorque à plus haut débit dépassent 120 m3/heure généralement des tuyaux de 5 ou 6 pouces.

Options de couche de renfort

Le tableau ci-dessous résume les choix de renforcement et leur adéquation aux applications pour Pression nominale et spécifications du tuyau de pompage de béton TPU .

Pour les applications où des tronçons de tuyaux traversent des zones classées ou où de la poudre de béton sec est transportée, il est conseillé de préciser un modèle avec renfort en fibres conductrices pour éviter les incidents de décharge statique.

FAQ

Q1 : Quelle est la différence entre un tuyau de mise en place de béton en TPU et un tuyau de pompe en caoutchouc standard ?

Les principales différences résidentes dans les propriétés des matériaux et la conception structurelle. Tuyau de placement de béton TPU utilise du polyuréthane thermoplastique pour la doublure intérieure et le revêtement extérieur, qui offre une résistance à l'abrasion 3 à 5 fois supérieure à celle des composés de caoutchouc naturel standard. Les tuyaux en TPU sont également nettement plus légers (généralement 40 à 50 % plus légers par mètre) et offrent une conception à plat qui simplifie le stockage et le transport. Les tuyaux en caoutchouc sont préformés dans un profil rond et ne peuvent pas être stockés à plat. Sur un cycle de vie complet du projet, la durée de vie plus longue des tuyaux en TPU se traduit généralement par un coût total de possession inférieur malgré un prix unitaire initial plus élevé.

Q2 : Quelle pression de service un tuyau de pompage de béton en TPU peut-il supporter en toute sécurité ?

La pression de service dépend du diamètre intérieur et des spécifications de renforcement. Pour les modèles 2 pouces et 3 pouces avec renfort en polyester ou aramide haute ténacité, des pressions de service allant jusqu'à 85 bars sont réalisables, avec des pressions d'éclatement à un facteur de sécurité de 3:1 (255 bars). Les diamètres plus grands fonctionnant à des pressions de service plus faibles en raison de la géométrie des contraintes circulaires : un modèle de 6 pouces est généralement évalué à une pression de service de 30 bars. Vérifiez toujours la certification de pression spécifique du lot de produits et appliquez une marge de sécurité appropriée basée sur la pression de surpression de la pompe, et non uniquement sur la pression de sortie en régime permanent.

Q3 : Comment un tuyau de livraison en béton TPU doit-il être nettoyé et entretenu après utilisation ?

Rincer le tuyau avec de l'eau propre immédiatement après chaque versement est l'étape d'entretien la plus importante. Le béton commence à prendre en 30 à 45 minutes dans des conditions chaudes, et tout résidu laissé dans le fourrage durcira en un dépôt dur qui rétrécit le trajet d'écoulement et accélère les contraintes sur la paroi intérieure. Un racleur de nettoyage en mousse ou une balle en caoutchouc peut être enfoncé dans le tuyau avec de l'air comprimé ou de l'eau sous pression pour éliminer les résidus de boue de béton. Après le rinçage, le tuyau doit être stocké à plat, à l'abri de la lumière directe du soleil et des fluides à base de pétrole qui peuvent dégrader le composé TPU au fil du temps. Une inspection régulière des fissures du couvercle extérieur, de la corrosion des embouts et de l'usure de l'alésage doit être effectuée tous les 3 mois dans des conditions normales d'utilisation.

Référence

• ACI 304R-00 : Guide pour mesurer, mélanger, transporter et placer le béton. Institut américain du béton.
• DIN 53516 : Essais de caoutchouc et d'élastomères — Détermination de la résistance à l'abrasion. Deutsches Institut für Normung.
• ISO 1307 : Tuyaux en caoutchouc et en plastique — Diamètres d'alésage et tolérances. Organisation internationale de normalisation.
• EN 12843 : Produits préfabriqués en béton — Mâts et poteaux. Comité Européen de Normalisation (norme de référence pour le transport du béton dans les systèmes préfabriqués).
• ASTM D412 : Méthodes d'essai standard pour le caoutchouc vulcanisé et les élastomères thermoplastiques — Tension. ASTM International.
