Qu'est-ce qu'un tuyau de fracturation et de champ pétrolifère ?

Dans le monde aux enjeux élevés de l’exploration et de la production pétrolières et gazières, chaque élément de la chaîne de transfert de fluides est essentiel. Parmi ceux-ci, le modeste tuyau est tout sauf simple ; il s'agit d'une bouée de sauvetage conçue avec précision qui résiste à des conditions difficiles pour maintenir le déroulement des opérations en toute sécurité et efficacité. Un Tuyau de fracturation et de champ pétrolifère est un équipement spécialisé conçu pour transporter une variété de fluides agressifs, du fluide de fracturation à haute pression et de la boue de fourrage abrasif à l'eau produite et au pétrole brut, sous des pressions, des températures et des contraintes dynamiques extrêmes. La défaillance d'un seul tuyau peut entraîner des temps d'arrêt coûteux, des incidents environnementaux et de graves risques pour la sécurité. Comprendre l'ingénierie derrière ces tuyaux, de leur construction robuste aux normes rigoureuses auxquelles ils doivent répondre, est essentiel pour les ingénieurs, les spécialistes des achats et les opérateurs sur le terrain. Ce guide se penche sur l'anatomie de ces composants vitaux, résultant des principaux spécifications du tuyau de fracturation haute pression , l'importance de Certification des tuyaux de fracturation API 7K , et le rôle de tuyau de fracturation renforcé de fil d'acier dessins. Nous fournissons également des conseils pratiques sur les applications critiques sur le terrain, comme savoir quand planifier un remplacement du tuyau de la pompe à boue pour champ pétrolifère et comment sélectionner le bon tuyau de décharge de gisement de pétrole pour le transfert d'eau opérations. En combinant des connaissances techniques approfondies avec des aspects pratiques sur le terrain, cet article constitue une ressource complète pour toute personne responsable de la spécification, de la maintenance ou de l'exploitation de ces actifs essentiels.

Anatomie d'un tuyau de fracturation haute performance

L’extraordinaire résilience d’un tuyau de fracturation de qualité n’est pas un hasard ; c'est le résultat d'une construction méticuleusement stratifiée où chaque strate remplit une fonction distincte et vitale. À la base, la conception doit équilibrer des exigences apparemment contradictoires : une immense résistance avec une flexibilité, une résistance chimique avec une tolérance à l'abrasion et une longévité avec un poids gérable. Cette approche multicouche commence par le tube ou le revêtement, la couche la plus interne en contact direct avec le fluide transporté. Il est généralement fabriqué à partir de composés spécialisés de caoutchouc synthétique ou de polyuréthane thermoplastique composés pour résister à la dégradation provoquée par les produits chimiques, les acides et les agents de support présents dans les fluides de fracturation. Autour de cette doublure se trouve la couche de renfort, l'épine dorsale du tuyau qui détermine véritablement sa capacité de résistance à la pression. C'est là que le tuyau de fracturation renforcé de fil d'acier se distingue en utilisant plusieurs spirales ou tresses de fil d'acier à haute résistance pour contenir des pressions internes extrêmes et résister à la fatigue pulsée des cycles de pompe. Enfin, la couche de couverture constitue la première ligne de défense contre l’environnement extérieur. Il est conçu pour être exceptionnellement robuste, résistant aux intempéries, à l'ozone, aux rayons UV, à l'huile et à l'abrasion physique due au traînage sur un terrain accidenté, garantissant ainsi l'intégrité du renfort critique situé en dessous.

• La doublure intérieure : Fabriqué à partir de composés résistants à l'huile et à l'abrasion comme le NBR, le HNBR ou le polyuréthane pour protéger contre la chimie des fluides internes.
• La couche de renfort : Fil d'acier à haute résistance enroulé hélicoïdalement ou tressé en plusieurs couches pour fournir une pression d'éclatement et une résistance à la fatigue maximale impulsionnelles.
• La housse de protection : Une couche extérieure robuste et résistante aux intempéries, souvent fabriquée à partir de caoutchouc synthétique comme le CR ou le CSM, conçue pour résister aux abus sur le terrain.
• Raccords d'extrémité : Brides en acier forgé ou raccords filetés solidement fixés par sertissage ou sertissage pour ancien un assemblage étanche et de haute intégrité.

Décryptage des indicateurs de performance clés : spécifications des tuyaux de fracturation haute pression

La sélection du bon tuyau nécessite une compréhension approfondie de son spécifications du tuyau de fracturation haute pression . Ces mesures publiées ne sont pas que des chiffres ; ils constituent une garantie de limites de performances dans des conditions définies. La spécification la plus critique est la pression de service (WP), la pression continue maximale que le tuyau est conçu pour supporter en toute sécurité. La pression d'éclatement minimale (MBP), qui est généralement un multiple du WP (par exemple 4 : 1), est tout aussi importante, ce qui représente le point de rupture ultime. La pression d'essai (TP) est la pression appliquée lors des tests d'épreuve en usine, généralement au-dessus du WP mais en dessous du MBP. D'autres spécifications vitales incluent le diamètre intérieur (ID), qui affecte le débit et la goulotte de pression ; le rayon de courbure, indiquant à quel point le tuyau peut être plié sans se pince ni endommager les renforts ; et la plage de température pour le milieu et l'environnement ambiant. Faire correspondre précisément ces spécifications au débit de votre pompe, aux propriétés du fluide et à l'aménagement du site est sûr fondamental pour un fonctionnement et fiable.

Demandes critiques et conseils de remplacement

L'excellence théorique d'un tuyau est prouvée dans son application pratique. Deux des utilisations les plus exigeantes et les plus courantes dans le domaine mettent en évidence différents aspects de la performance des flexibles et de la gestion du cycle de vie. Du côté haute pression, les tuyaux connectés aux pompes à boue et aux pompes de fracturation sont les artères de l’opération, manipulant des fluides abrasifs à haute pression. Du côté des volumes élevés, les tuyaux de refoulement pour le transfert d'eau gèrent les débits massifs requis pour les opérations de fracturation et la manipulation des fluides, où la pression peut être inférieure mais où la durabilité et l'efficacité du débit sont essentielles.

Systèmes de pompes à boue : le battement de cœur du fourrage

Les tuyaux de pompe à boue fonctionnant dans l’un des environnements les plus exigeants, exposent constamment à des pulsations à haute pression et à des boues de fourrage abrasives. Savoir quand exécuter un remplacement du tuyau de la pompe à boue pour champ pétrolifère est une compétence essentielle qui équilibre la sécurité avec l’économie opérationnelle. Attendre un échec catastrophique n’est jamais une option. Les principaux indicateurs de remplacement comprennent des fissures visibles ou une abrasion sévère sur le revêtement qui expose les fils de renfort, un renflement ou un gonflement localisé qui indique une séparation des plis internes, une fuite importante et persistante au niveau des raccords, ou un tuyau qui a dépassé sa durée de vie recommandée en fonction des cycles de pression. La mise en œuvre d'un calendrier de remplacement proactif basé sur les heures de fonctionnement et des inspections régulières et documentées est bien plus rentable que de gérer des temps d'arrêt imprévus.

Transfert d'eau et gestion des fluides : gestion de volumes élevés

Pour des opérations telles que l'approvisionnement en eau des mélangeurs de fracturation ou le transfert de l'eau produite, un profil de tuyau différent est souvent utilisé. Un tuyau de décharge de gisement de pétrole pour le transfert d'eau est conçu pour optimiser le grand diamètre intérieur, la faible résistance à l'écoulement et la ténacité exceptionnelle contre le traînage et l'écrasement. Bien qu'il soit toujours robuste, son renfort peut utiliser des plis textiles à haute résistance comme le polyester ou l'aramide au lieu de, ou en combinaison avec, un fil d'acier plus léger, créant ainsi un tuyau plus flexible et parfois plus léger, adapté à une utilisation à plat sur de longues distances. Les spécifications ici se concentrent sur le diamètre intérieur pour le débit, la capacité d'aspiration (si utilisée sur l'admission de la pompe) et la résistance exceptionnelle à l'abrasion du couvercle.

FAQ

À quelle fréquence un tuyau de fracturation haute pression doit-il être remplacé ?

Il n’existe pas de réponse unique basée sur le temps, car la fréquence de remplacement dépend des cycles de pression de fonctionnement, de l’abrasivité du fluide et des conditions environnementales. La meilleure pratique consiste à suivre un programme de maintenance basé sur l’état. Les tuyaux doivent être remplacés immédiatement si l'inspection révèle des dommages au couvercle exposant des renforts, des renflements, des coupures profondes ou du caoutchouc durci/fissuré. De plus, les fabricants proposent souvent une durée de vie recommandée basée sur la pression de service maximale et les cycles d'impulsion. Le remplacement proactif des flexibles dans le cadre d'un plan de maintenance programmé, éclairé par les conseils sûrs du fabricant et les dossiers d'inspection rigoureuse, est bien plus et plus économique que de réagir à une panne.

Que signifie le « facteur de sécurité 4:1 » sur un tuyau ?

Le facteur de sécurité de 4 : 1 (ou un rapport similaire comme 3 : 1 ou 5 : 1) est un principe de conception essentiel. Cela signifie que la pression d'éclatement minimale (MBP) du tuyau est quatre fois supérieure à sa pression de service nominale (WP). Par exemple, un tuyau WP de 10 000 PSI aurait un MBP d’au moins 40 000 PSI. Cette marge importante explique les photos de pression, la sous-estimation potentielle de la pression du système, la fatigue des matériaux au fil du temps et les contraintes imprévues. Il s’agit d’un tampon de sécurité fondamental. Lors de l'évaluation spécifications du tuyau de fracturation haute pression , un facteur de sécurité plus élevé indique généralement un produit plus robuste et de conception conservatrice.

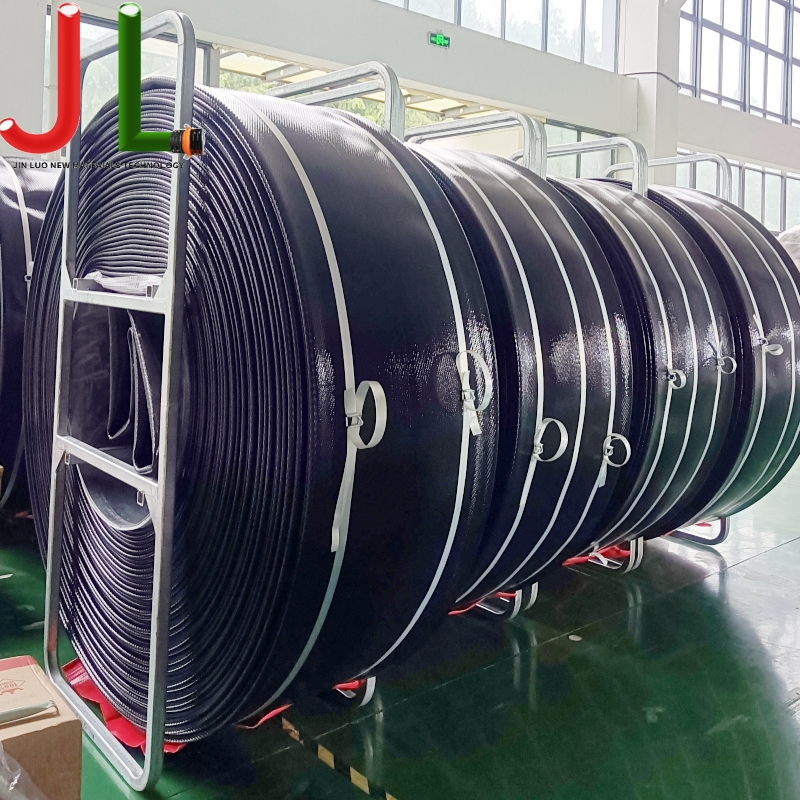

Quelle est la différence entre un tuyau « à plat » et un tuyau en caoutchouc standard pour le transfert d'eau ?

Un tuyau de refoulement en caoutchouc standard est généralement rond et conserve sa forme lorsqu'il est vide, souvent avec un fil en spirale pour éviter qu'il ne s'effondre sous l'aspiration. Un tuyau plat, souvent utilisé comme tuyau de décharge de gisement de pétrole pour le transfert d'eau , est conçu pour être flexible et s'aplatir complètement lorsqu'il est vide, ce qui le rend beaucoup plus facile à rouler, à transporter et à stocker sur de grandes longueurs. Les tuyaux à plat sont généralement fabriqués à partir de tissus enduits de PVC ou de polyuréthane. Ils sont excellents pour les conduites d'eau temporaires à grand volume au-dessus du sol, mais ont généralement des pressions nominales plus faibles et moins de résistance à l'abrasion qu'un tuyau de décharge rond en caoutchouc destiné à un service plus permanent ou plus robuste.
