Comprendre les tuyaux de refoulement

1. Que sont les tuyaux de refoulement ?

Tuyaux de refoulement sont des tubes flexibles conçus pour transporter des liquides, des semi-solides ou des gaz d'un endroit à un autre sous pression. Contrairement aux tuyaux d'aspiration (qui aspirent le matériau), tuyaux de refoulement sont construits pour résister à la pression interne, ce qui les rend essentiels dans les industries où un débit contrôlé et un transfert directionnel sont requis.

Fonctions principales des tuyaux de refoulement

• Transfert de matériel : Déplacez l'eau, les produits chimiques, la boue ou les solides abrasifs.
• Gestion de la pression : Conçu pour supporter les forces de pompage sans s'effondrer.
• Durabilité : Résistant à l'usure, au pliage et aux facteurs environnementaux.

Industries clés utilisant des tuyaux de refoulement

Tuyau de refoulement par rapport au tuyau d'aspiration : principales différences

Paramètres de base pour identifier les tuyaux de refoulement

• Diamètre intérieur (ID) : Varie de ½ pouce à 12 pouces, selon les besoins de débit.
• Pression nominale : Mesuré en PSI/bar (par exemple, 150 livres par pouce carré pour un transfert d'eau standard).
• Plage de température : Certains tuyaux supportent des températures de -40 °F à 200 °F (-40 °C à 93 °C).
• Compatibilité des matériaux : Caoutchouc (résistant à l’abrasion), PVC (léger) ou composés spéciaux (résistant aux produits chimiques).

Pourquoi les tuyaux de décharge sont importants
Leur capacité à gérer un débit sous pression rend tuyaux de refoulement essentiel pour prévenir les fuites, les déversements et les temps d’arrêt opérationnels. La sélection du bon type garantit l’efficacité, la sécurité et la longévité dans des environnements exigeants.

2. Comprendre les tuyaux de refoulement : types, applications et guide de sélection

Types de tuyaux de décharge

1. Tuyaux de décharge en caoutchouc

• Construction : Renforcé avec du tissu ou du fil d'acier
• Plage de pression : 150-300 livres par pouce carré
• Plage de température : -40°F à 200°F (-40°C à 93°C)
• Idéal pour : Demandes de matériaux abrasifs, d’huile et d’eau
• Avantages : Excellente flexibilité, résistant au pliage, durable

2. Tuyaux de décharge en PVC

• Construction : Matériau PVC avec renfort en spirale
• Plage de pression : 100-250 livres par pouce carré
• Plage de température : 32°F à 140°F (0°C à 60°C)
• Idéal pour : Transfert d'eau léger, applications chimiques
• Avantages : Léger, résistant à la corrosion, abordable

3. Tuyaux de refoulement thermoplastiques

• Construction : Plusieurs couches thermoplastiques
• Plage de pression : 200-400 livres par pouce carré
• Plage de température : -60°F à 275°F (-51°C à 135°C)
• Idéal pour : Transfert chimique, applications alimentaires
• Avantages : Résistant aux produits chimiques, non contaminant

4. Tuyaux composites/spécifiques à un matériau

• Types de spécialités :
  • Tuyaux résistants aux produits chimiques (revêtement PTFE)
  • Tuyaux résistants à l'abrasion (parois très épaisses)
  • Tuyaux de qualité alimentaire (matériaux approuvés par la FDA)
• Plage de pression : Varie selon la construction (150-600 PSI)
• Plage de température : Varie selon le matériau

Applications des tuyaux de refoulement

Guide de sélection des tuyaux de refoulement

1. Considérations sur la compatibilité des matériaux

• Eau : Caoutchouc ou PVC standard
• Huiles/carburants : Composés de caoutchouc résistants à l'huile
• Acides/Alcalis : PTFE ou caoutchouc spécial
• Boues abrasives : Caoutchouc très épais avec doublure résistante à l'usure

2. Exigences en matière de taille et de débit

• Guide de sélection du diamètre :
  • 1-2" pour les applications à faible volume
  • 3-6" pour un débit modéré
  • 8" pour le transfert de gros volumes
• Débit : Adaptez la taille du tuyau à la capacité de la pompe

3. Facteurs de pression et de température

• Pression de service : Dépassez toujours la pression du système de 25 %
• Pression d'éclatement : Pression de service minimale 4x
• Température : Vérifier que la valeur nominale du tuyau correspond à la température du fluide

4. Besoins de renforcement

• Service standard : Couche de tissu unique (150 PSI)
• Robuste : Plusieurs couches de tissu (300 livres par pouce carré)
• Très résistant : Renfort en fil d'acier (400 livres par pouce carré)

5. Flexibilité vs rigidité

• Haute flexibilité : Nécessaire pour déplacer du matériel
• Tuyaux plus rigides : Mieux pour les applications à haute pression

6. Terminer les connexions

• Types courants :
  • Raccords Camlock
  • Extrémités filetées NPT
  • Connexions à bride
• Conseil de sélection : Correspondance avec les équipements existants

Tableau de comparaison des performances

Considérations spéciales

• Conductivité statique : Obligatoire pour les liquides inflammables
• Résistance aux UV : Important pour une utilisation en extérieur
• Rayon de courbure : Courbure minimale avant restriction du débit
• Conformité réglementaire : NSF, FDA ou autres normes industrielles

3. Principales caractéristiques des tuyaux de refoulement de haute qualité

1. Spécifications de performances en pression

• Pression nominale de service :
  • Service standard : 150-250 PSI
  • Lourd duty: 250-400 PSI
  • Qualité industrielle : 400-600 PSI
• Marge de sécurité pour la pression d’éclatement :
  • Rapport de sécurité minimum de 4:1 (pression d'éclatement par rapport à la pression de service)
  • Exemple : un tuyau de 300 PSI doit avoir un indice d'éclatement de 1 200 PSI

2. Facteurs de durabilité des matériaux

3. Construction de renfort

• Renforts standards :
  • Pli textile unique (150-200 PSI)
  • Double épaisseur de textile (200-300 PSI)
  • Hélice en fil d'acier (300-600 PSI)
• Comparaison des renforts :
  • Tissu : Meilleure flexibilité, poids réduit
  • Fil : Capacité de pression plus élevée, résistance au pliage

4. Plages de tolérance de température

5. Caractéristiques d'efficacité du flux

• Conception à alésage lisse :
  • Perte de friction minimale (mesurée en chute de PSI par 100 pieds)
  • Valeurs typiques : chute de 2 à 5 PSI au débit nominal
• Cohérence du diamètre intérieur :
  • Tolérance : ±3 % de la taille nominale
  • Empêche la restriction du débit dans les virages

6. Certifications de sécurité

• Certifications critiques :
  • NSF/ANSI 61 pour l'eau potable
  • FDA 21 CFR pour le contact alimentaire
  • ATEX pour environnements explosifs
  • Homologation UL pour la résistance au feu

7. Comparaison des propriétés physiques

8. Caractéristiques de performances spéciales

• Dissipatif statique : Résistivité de surface <10^5 ohms (pour liquides inflammables)
• Antimicrobien : Pour applications alimentaires/pharmaceutiques
• Non marquant : Important pour les environnements de salle blanche
• Capacité de flottaison : Noyau en mousse pour applications marines

9. Normes de tests d'endurance

• Évaluation du cycle flexible : Minimum 50 000 cycles (ASTM D380)
• Test d'impulsion : 100 000 cycles de pression (SAE J343)
• Test d'abrasion : Minimum 500 cycles (ISO 6945)

4. Conseils d'entretien et de sécurité pour les tuyaux de refoulement

1. Directives de stockage appropriées

• Conditions de stockage idéales :
  • Température : 32°F to 100°F (0°C to 38°C)
  • Humidité : inférieure à 65 % HR
  • Évitez l’exposition directe au soleil (dégradation UV)
• Emplacement de stockage :
  • Poser à plat ou suspendre verticalement
  • Ne jamais stocker avec des plis ou des courbures prononcées
  • Rayon de courbure minimum : 10x diamètre du tuyau

2. Liste de contrôle d'inspection de routine

3. Procédures de nettoyage par application

• Eau/Eaux usées : Rincer à l'eau propre à 1,5x la pression de service
• Transfert chimique : Triple rinçage avec un solvant compatible
• Huile/carburant : Purger avec une solution détergente (pH 7-9)
• Boue/Solides : Nettoyage par jet d'air par brossage mécanique

4. Protocole de test de pression

• Fréquence : Trimestriel pour une utilisation continue
• Méthode d'essai : Test hydrostatique à 1,5x pression de service
• Durée : 30 minutes minimum
• Critères d'acceptation : Chute de pression <2 %, aucune fuite visible

5. Paramètres de manipulation de sécurité

6. Meilleures pratiques opérationnelles

• Mise en place :
  • Maintenir un rayon de courbure minimum de 5x le diamètre
  • Utilisez des supports appropriés tous les 3 à 5 pieds
• Fonctionnement :
  • Évitez les surpressions soudaines (> 10 % PSI/sec)
  • Vitesse d'écoulement maximale : 20 pieds/sec pour les liquides
• Arrêt :
  • Réduction progressive de la pression
  • Vidange complète avant stockage

7. Considérations particulières pour les produits Jiangsu Jinluo

Étant donné Jiangsu Jinluo New Material Technology Co., Ltd spécialisation en polyuréthane et tuyaux industriels (diamètres 2-16 pouces), notez ces aspects spécifiques de maintenance :

• Tuyaux en polyuréthane :
  • Résistance chimique améliorée mais évitez les acides forts
  • Résistance supérieure à l’abrasion (50 % meilleure que le caoutchouc standard)
  • Durée de stockage : 5 ans (inutilisé dans de bonnes conditions)
• Tuyaux de grand diamètre (8-16 pouces) :
  • Nécessite du matériel de nettoyage spécialisé
  • Besoin de structures de soutien renforcées
  • Fréquence d'inspection : mensuelle pour une utilisation continue

8. Techniques de prolongation de la vie

• Système de rotation : Alternez plusieurs tuyaux dans les applications à usage intensif
• Gaine de protection : Ajouter des protections contre l'abrasion aux points de contact
• Entretien des raccords d'extrémité : Lubrification/inspection annuelle du filetage
• Cyclage de pression : Augmenter/diminuer progressivement la pression

9. Élimination et recyclage

• Signes de fin de vie :
  • Propagation des fissures > 30 % de longueur
  • Chute de pression nominale >25 %
  • Déformation permanente >5% diamètre
• Conformité environnementale :
  • Séparé par type de matériau (caoutchouc/PVC/TPU)
  • Suivez les réglementations locales pour l'élimination des tuyaux industriels

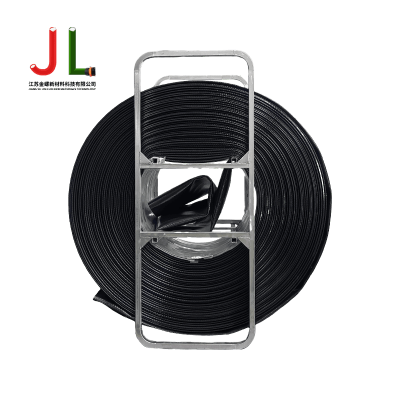

Tuyau de pression en polyuréthane robuste Jinluo - Tube plat flexible en TPU renforcé
