Le tuyau plat en TPU est-il le choix optimal pour votre transfert de fluide ?

Dans le domaine du transfert de fluides industriels, le choix d'un tuyau de refoulement a un impact direct sur l'efficacité opérationnelle, la sécurité et le coût total de possession. Alors que le PVC et le caoutchouc dominent traditionnellement le marché, Tuyau plat en TPU s'est imposée comme une alternative performante, en particulier pour les applications exigeantes impliquant des hydrocarbures, l'abrasion et des températures extrêmes. Cet article fournit une analyse de niveau ingénieur des tuyaux plats en TPU, examinant ses propriétés matérielles, sa résistance chimique, ses pressions nominales et son adéquation aux tâches spécialisées telles que le transfert d'huile.

Tuyau plat en TPU et PVC : une analyse comparative des matériaux

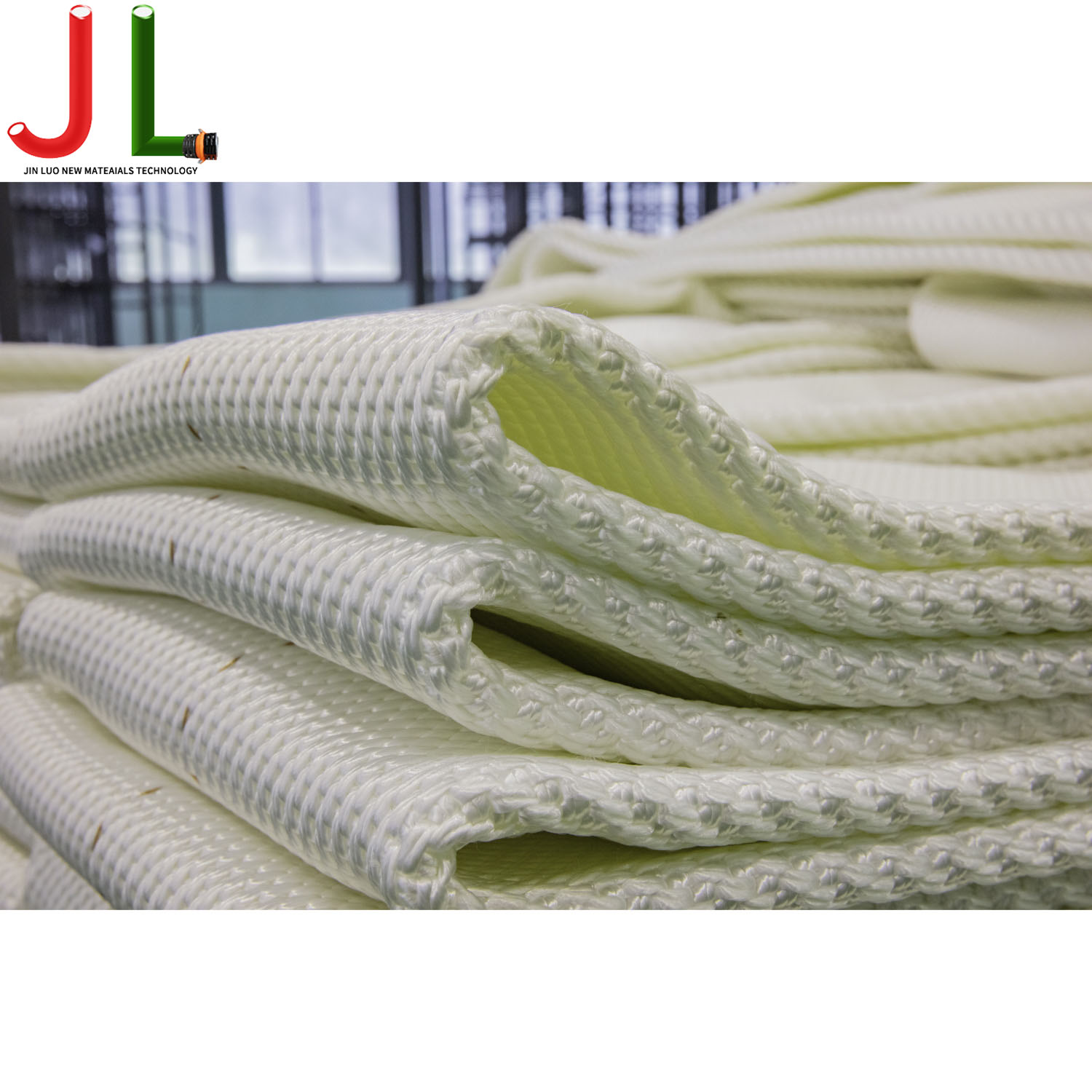

Sélection entre Tuyau plat en TPU ou en PVC nécessite une compréhension granulaire de la science des polymères et des exigences des applications. Les tuyaux en PVC (chlorure de polyvinyle) sont généralement plastifiés pour obtenir de la flexibilité, mais cela se fait au détriment de la stabilité à long terme. En revanche, le TPU (Polyuréthane Thermoplastique) est un alliage élastomère qui combine l'élasticité du caoutchouc avec la résistance du plastique. La méthode de construction « extrudé à travers le tissage », où le TPU encapsule un renfort en polyester haute ténacité, crée une structure homogène sans adhésifs, éliminant les risques de délaminage.

Matrice de performances : TPU, PVC et caoutchouc

Pour quantifier les différences, le tableau ci-dessous compare les paramètres techniques critiques des trois matériaux couramment utilisés dans la construction de tuyaux plats.

Les données confirment que même si le PVC reste une option peu coûteuse pour l'irrigation générale, Tuyau plat en TPU justifie son coût initial plus élevé par une durée de vie prolongée dans des environnements abrasifs et chimiquement agressifs.

Résistance chimique des tuyaux plats en TPU : un examen détaillé

Pour les ingénieurs achats, le Tuyau chimique plat de pose de TPU le profil est un facteur déterminant. La résistance du TPU provient de sa structure moléculaire, qui assure l'inertie d'un large éventail de substances sans utiliser de plastifiants migrateurs susceptibles de contaminer les fluides.

Compatibilité avec les fluides industriels

Le TPU est réellement résistant aux hydrocarbures aliphatiques, aux huiles lubrifiantes et aux graisses. Il fonctionne également bien avec l'eau saumâtre, l'eau de mer et les acides et alcalis dilués. Cependant, il ne convient pas aux solvants polaires forts, aux esters ou aux cétones. Ci-dessous un guide de compatibilité basé sur des fiches techniques :

• Hydrocarbures (Diesel, Kérosène, Brut)   : Parfait. Le revêtement du tuyau conserve sa résistance à la traction (minimum 5 800 psi ou 40 MPa) même en cas de contact prolongé.
• Boues de fourrage et boues de ciment : Une excellente résistance à l'abrasion empêche l'érosion interne.
• Eau Potable : Les composés TPU spécifiques sont certifiés NSF/ANSI 61, garantissant qu'aucun goût ni odeur ne sont conférés à l'eau potable.
• Engrais agricoles (fumier liquide) : Parfait ; le tube en TPU lisse permet un lavage facile et empêche l'accumulation de résidus.

Résistance chimique : facteurs de température et de concentration

La résistance chimique du TPU n’est pas absolue ; c'est une fonction de la température et de la concentration chimique. À des températures élevées, le taux d’attaque chimique s’accélère. Pour un service continu, la plage de température de service standard est de -50°C à 65°C, avec des photos jusqu'à 80°C autorisées. Pour les applications nécessitant une résistance aux acides concentrés à haute température, des versions spécialisées en TPU ou des matériaux alternatifs peuvent être nécessaires. Les fabricants peuvent fournir sur demande des tableaux de résistance chimique spécifiques pour des applications uniques.

Pression nominale des tuyaux plats en TPU : ingénierie de la marge de sécurité

Comprendre le Pression nominale du tuyau plat en TPU est essentiel pour la conception du système et la conformité en matière de sécurité. La pression est généralement définie par deux valeurs : la pression de service (pression maximale en service normal) et la pression d'éclatement (le point auquel le tuyau tombe en panne de manière catastrophique).

Pression de service vs pression d'éclatement : le facteur de sécurité

Les normes industrielles imposent un facteur de sécurité, généralement de 3 : 1 ou 4 : 1, entre l'éclatement et la pression de service. Par exemple, un tuyau avec une pression de service de 300 psi devrait avoir une pression d'éclatement minimale de 900 psi. Cela explique les photos de pression, les surtensions et les contraintes mécaniques pendant le fonctionnement.

Pression nominale par diamètre et épaisseur de paroi

Les pressions nominales sont inversement liées au diamètre. Un tuyau de 2 pouces peut supporter des pressions nettement plus élevées qu'un tuyau de 16 pouces en raison de la formule de contrainte circulaire. Le tableau ci-dessous regroupe les données de plusieurs fabricants pour afficher les plages de pression typiques.

Il est crucial de noter que la pression nominale finale de l'assemblage est déterminée par le composant le moins performant, qui est souvent le couplage. Les accouplements à tige en acier inoxydable (par exemple, 316 SS) sont recommandés pour maintenir l'intégrité à haute pression dans des environnements corrosifs.

Tuyau plat léger en TPU : avantages logistiques et opérationnels

La demande de tuyau plat léger en TPU est motivé par la nécessité d’un déploiement rapide et d’une réduction de la fatigue de l’équipage. Dans les scénarios d’intervention d’urgence, comme la lutte contre les incendies de forêt ou le contrôle des inondations, chaque kilogramme compte.

Quantifier l'avantage de poids

Un tuyau d'aspiration en caoutchouc standard de 6 pouces peut peser plus de 5 à 6 kg/m (3,3 à 4,0 lb/pied). En revanche, un 6 pouces tuyau plat léger en TPU pèse environ 2,48 kg/m (1,66 lb/pied) . Pour une longueur de 200 mètres (660 pieds), cela représente un gain de poids de plus de 500 kg (1 100 livres). Cette réduction permet :

• Emballage et déballage plus rapides : Le volume et le poids réduits de la bobine diminuent la pression exercée sur le personnel.
• Coûts de transport réduits : Plus de tuyaux peuvent être chargés par camion ou par hélicoptère.
• Manipulation simplifiée : Peut être déployé à partir d’un véhicule en mouvement ou par une petite équipe.

La caractéristique « pose à plat », où le tuyau s'aplatit complètement une fois vidé, signifie également un encombrement réduit pour le stockage et permet un nettoyage et un entretien plus faciles.

Tuyau plat en TPU pour le transfert d'huile : protocoles de conception et de sécurité

Utilisation Tuyau plat en TPU pour transfert d'huile nécessite des caractéristiques de conception spécifiques pour atténuer les risques associés aux fluides inflammables et à l’électricité statique. Les tuyaux en TPU standard sont résistants à l'huile, mais les applications offshore et dans les raffineries exigent une sécurité accrue.

Construction et liaison antistatiques

Lorsque les hydrocarbures s’écoulent à grande vitesse dans un tuyau, de l’électricité statique s’accumule. Si elle n'est pas dissipée, une décharge statique peut enflammer les vapeurs. Tuyaux haute performance conçus pour Tuyau plat en TPU pour le transfert d'huile intégrer des mécanismes de mise à la terre. Par exemple, les tuyaux offshore spécialisés intègrent deux fils de mise à la terre en cuivre encapsulés dans le corps du tuyau, sur toute sa longueur.

Ces fils doivent être reliés électriquement aux couplages conducteurs (tels que ceux en fonte ductile ou en acier inoxydable), puis à une véritable mise à la terre. La résistance d'un tel système est conçue pour être bien inférieure au seuil de 1,5 ohm/pied (4,9 ohm/m) requis par les normes militaires comme MIL-PRF-370K.

Robustesse mécanique pour le transfert d'hydrocarbures

Au-delà de la dissipation statique, les tuyaux pour le transfert d'hydrocarbures doivent avoir une résistance à la traction élevée pour résister aux forces de traction lors des opérations de navire à terre ou de navire à navire. Le renfort tissé offre périodiquement une résistance à la traction allant jusqu'à 80 000 lb (pour un tuyau de 16 pouces), garantissant que le tuyau ne se sépare pas sous son propre poids ou à cause de la dérive du navire. La housse en TPU offre également la résistance nécessaire au carburant de soute, au carburéacteur et au pétrole brut, caractérisé par le gonflement ou le ramollissement de la couche externe.

Conclusion : Spécification des tuyaux plats en TPU pour les opérations critiques

Les avantages techniques de Tuyau plat en TPU sont clairs : il offre une résistance supérieure à l'abrasion, une grande fenêtre de compatibilité chimique et un rapport résistance/poids élevé par rapport aux tuyaux en caoutchouc ou en PVC conventionnels. Lors de la spécification de votre projet, tenez compte des éléments suivants :

• Pour les applications impliquant des hydrocarbures, privilégiez les flexibles avec Tuyau chimique plat de pose de TPU validation et connexion antistatique obligatoire.
• Pour l'assèchement ou l'irrigation en terrain accidenté, la durabilité de tuyau plat léger en TPU réduit les cycles de remplacement.
• Vérifiez toujours le Pression nominale du tuyau plat en TPU contre la pression dynamique maximale de votre système, y compris les événements de surtension.
• En comparant Tuyau plat en TPU ou en PVC , calculez le coût total du cycle de vie, et pas seulement le prix d'achat initial, en tenant compte de la longévité et de la réduction de la maintenance.

Pour les applications spécialisées telles que Tuyau plat en TPU pour le transfert d'huile , insistez sur la documentation confirmant que le tuyau répond aux normes industrielles en matière de conductivité et de compatibilité des fluides. En faisant correspondre la science des matériaux à l'application, les ingénieurs peuvent garantir des opérations de transfert de fluides sûres, efficaces et rentables.

Foire aux questions (FAQ)

1. Un tuyau plat en TPU peut-il être utilisé pour le pompage continu du carburant diesel ?

Oui, le TPU est intrinsèquement résistant au diesel et aux autres hydrocarbures aliphatiques. Cependant, pour un pompage continu, en particulier dans les environnements marins ou offshore, un tuyau spécialement conçu avec des fils antistatiques et des raccords conducteurs est nécessaire pour éviter les décharges électrostatiques.

2. Comment la flexibilité du TPU se compare-t-elle à celle du caoutchouc à -40°C ?

Le TPU conserve une excellente flexibilité jusqu'à -50°C sans utilisation de plastifiants qui peuvent migrer. Les composés de caoutchouc peuvent également fonctionner à basse température, mais ils peuvent nécessiter des formulations spécialisées (et plus coûteuses). Le TPU est généralement plus cohérent dans ses performances à basse température.

3. Quelle est la température de fonctionnement continue maximale pour un tuyau plat en TPU ?

La température de fonctionnement continue maximale standard est de 65 °C (150 °F). Des photos à court terme allant jusqu'à 80°C (175°F) sont autorisées, mais une exposition prolongée à cette limite supérieure réduira la durée de vie du tuyau.

4. Le tuyau plat en TPU est-il sans danger pour l'eau potable ?

Oui, mais seulement si le tuyau est spécifiquement certifié selon NSF/ANSI 61 ou des normes équivalentes. Tous les composés TPU ne sont pas de qualité alimentaire ; certains contiennent des additifs qui ne conviennent pas à l'eau potable. Vérifiez toujours la certification.

5. Qu'est-ce qui cause le «  serpent  » dans un tuyau plat, et le TPU l'empêche-t-il ?

Le «  snaking » ou instabilité latérale sous pression est provoqué par un allongement excessif du renfort. Les tuyaux en TPU de haute qualité utilisent des fils de polyester tissés de manière circulaire qui limitent l'allongement à moins de 2 %, ce qui empêche le tuyau de se tordre et de serpenter, garantissant un débit stable et une usure réduite.

Référence

1. CONSEILS. (2025). Oroflex Terrain - Tuyau de décharge plat en TPU extrudé à haut débit. conseilsa.com
2. Sunhose. (2025). Tuyaux à plat décodés : pourquoi le PVC, le caoutchouc et le TPU répondent à différents besoins. sunhose.com
3. CONSEILS. (s.d.). OROFLEX OFFSHORE - Tuyau plat de décharge de carburant et d'huile en TPU extrudé extrêmement robuste. DirectIndustrie
4. Orientflex. (s.d.). Tuyau plat en TPU. orientrubber.com
5. Société de tuyaux ZYfire. (s.d.). Tuyau plat en TPU Zyfire Layflat 30,5 cm, pression de travail de 200 psi. madeinchina.com
6. cnhoseflex.com. (2023). Tuyau plat en TPU - Spécifications techniques. cnhoseflex.com
7. cnhoseflex.com. (2024). Présentation des matériaux des tuyaux plats : avantages et inconvénients du PVC, du PE et du TPU. cnhoseflex.com
8. Hitechcorp. (2020). Tuyau plat en TPU - Données techniques. hitechcorp.com.vn
9. John M. Ellsworth. (s.d.). Kuriyama OFAQ Tuyau d'évacuation d'eau potable à plat en polyuréthane de 6 po. jmesales.com
